48173002
Produktnummer:
OSG48173002
Produktinformationen "48173002"

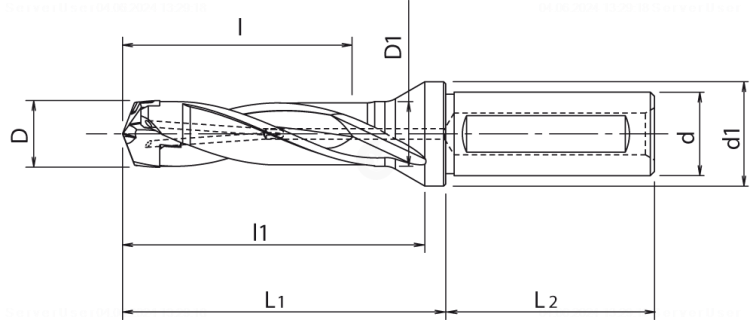

OSG PXDZ PXDZ145-3D-115.5-16 + Driver |
||
---|---|---|
Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
J21 | Identifizierende Bestellnummer | 48173002 |
J3 | Firmenkennung | OSG - OSG |
NSM | Normnummer Sachmerkmal | DIN4000-86 |
BLD | Bildkennung | 10 |
A11 | Schneidendurchmesser, min. | 14.5 mm |
A12 | Schneidendurchmesser (max.), erste Stufe | 14.99 mm |
A61 | Körperdurchmesser, erste Stufe | 14.2 mm |
ANGLE_BOND | Winkel Bund | 30 Grad |
B3 | Kraglänge | 72 mm |
B4 | Nutzlänge | 44.5 mm |
B5 | Gesamtlänge | 120 mm |
B6 | Spannutenlänge | 65.5 mm |
B7 | Abstand Schneidenecke zu Schneidenspitze | 2.64 mm |
C11 | Aufnahmetyp, maschinenseitig | ZYL - Zylinderaufnahme |
C12 | Aufnahmeform, maschinenseitig | 11 |
C14 | Aufnahmeausführung, maschinenseitig | 1 - Metrisch mit Kühlschmierstoffdurchführung |
C15 | Aufnahmeart, maschinenseitig | 5 - Zapfen Richtung Maschine bzw. Bohrung Richtung Werkstück |
C2 | Aufnahmegröße, maschinenseitig | 0160 |
C3 | Aufnahmedurchmesser, maschinenseitig | 16 mm |
C31 | Aufnahmedurchmesser, maschinenseitig, ISO-Toleranzklasse | h7 |
C32 | Aufnahmedurchmesser, oberes Abmaß | 0 mm |
C33 | Aufnahmedurchmesser, unteres Abmaß | -0.018 mm |
C4 | Schaftlänge | 48 mm |
D11 | Anzahl wirksamer Schneiden, erste Stufe | 2 |
D9 | Einstellbarkeit | 0 - Einstellung nicht möglich |
DIAMETER_BOND | Durchmesser Bund | 20 mm |
DIM | Indikator für Maßsystem | 0 |
E1 | Winkel, erste Stufe | 140 Grad |
F1 | Schneidrichtung | R - rechts |
FLUTE_HELIX | Drallwinkel | 25 Grad |
Flute_Helix_Direction | Drallrichtung | R - Drall-Richtung rechts |
G5 | Führungselemente | 0 - ohne |
H21 | Kühlschmierstoff-Eintritt | 1 - mit Kühlschmierstoff-Eintritt axial konzentrisch |
H22 | Kühlschmierstoff-Austritt | 3 - mit Kühlschmierstoff-Austritt axial schräg |
H4 | Werkzeugausführung | S - Voll-Stahl |
J7 | Datenträger | 0 - ohne Datenchip |
LENGTH_BOND | Länge Bund | 10 mm |
NUMBER_FLUTES | Anzahl der Spannuten | 2 |
