45Z06517TRRA28 IN2005
Produktnummer:
IL45Z06517TRRA28 IN2005
Produktinformationen "45Z06517TRRA28 IN2005"

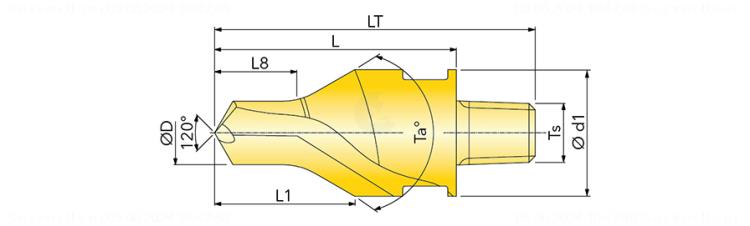

Zentrierbohrer DIN 332 |
||
---|---|---|
Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
J20 | Technische Produktnummer | 5812752 |
J21 | Identifizierende Bestellnummer | 45Z06517TRRA28 IN2005 |
J3 | Firmenkennung | IL - Ingersoll |
NSM | Normnummer Sachmerkmal | DIN4000-81 |
BLD | Bildkennung | 7 |
A11 | Schneidendurchmesser, min.bzw. Nenndurchmesser | 6.46 mm |
A61 | Körperdurchmesser 1 | 16 mm |
B1 | Stufenlänge, erste Stufe | 8.9 mm |
B3 | Kraglänge | 28 mm |
B4 | Nutzlänge | 17 mm |
B5 | Gesamtlänge | 39.8 mm |
C11 | Aufnahmetyp, maschinenseitig | SAI - Schraubaufnahme ISCAR |
C12 | Aufnahmeform, maschinenseitig | 01 - 01 |
C14 | Aufnahmeausführung, maschinenseitig | 0 - Metrisch |
C15 | Aufnahmeart, maschinenseitig | 5 - Zapfen Richtung Maschine bzw. Bohrung Richtung Werkstück |
C2 | Aufnahmegröße, maschinenseitig | 0100 |
D1 | Anzahl Schneiden | 2 |
D7 | Masse (Gewicht) | 0.045 kg |
DIM | Indikator für Maßsystem | 0 |
E1 | Winkel, erste Stufe | 120 Grad |
E2 | Winkel, letzte Stufe | 59.5 Grad |
F1 | Schneidrichtung | R - rechts |
F3 | Zentrierbohrerform | A - Form A |
H11 | Normbezeichnung des Schneidstoffes, Hauptanwendung | HC-M35 |
H12 | Normbezeichnung Schneidstoff 2. Priorität der Anwendung | HC-K40 |
H21 | Kühlschmierstoff-Eintritt | 0 - ohne Kühlschmierstoff-Eintritt |
H22 | Kühlschmierstoff-Austritt | 0 - ohne Kühlschmierstoff-Austritt |
H3 | Schneidstoffbezeichnung des Herstellers | IN2005 |
H4 | Werkzeugausführung | H - Voll-Hartmetall |
H5 | Beschichtung / Oberfläche | TiAIN |
J1 | Normnummer | DIN332 |
J7 | Datenträger | 0 - ohne Datenchip |
Has3D | Generierte 3D Grafik | 1 |
