45Z05113T8RA23 IN2005
Produktnummer:
IL45Z05113T8RA23 IN2005
Produktinformationen "45Z05113T8RA23 IN2005"

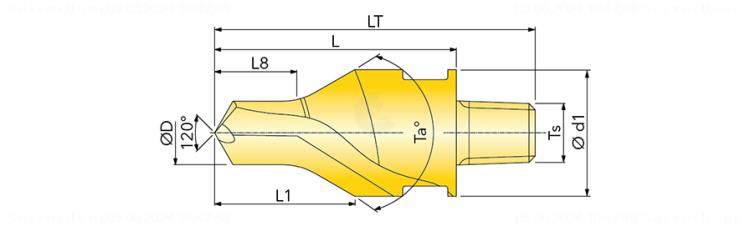

Zentrierbohrer DIN 332 |
||
|---|---|---|
| Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
| J20 | Technische Produktnummer | 5812751 |
| J21 | Identifizierende Bestellnummer | 45Z05113T8RA23 IN2005 |
| J3 | Firmenkennung | IL - Ingersoll |
| NSM | Normnummer Sachmerkmal | DIN4000-81 |
| BLD | Bildkennung | 7 |
| A11 | Schneidendurchmesser, min.bzw. Nenndurchmesser | 5.13 mm |
| A61 | Körperdurchmesser 1 | 12 mm |
| B1 | Stufenlänge, erste Stufe | 7.2 mm |
| B3 | Kraglänge | 23 mm |
| B4 | Nutzlänge | 13 mm |
| B5 | Gesamtlänge | 31 mm |
| C11 | Aufnahmetyp, maschinenseitig | SAI - Schraubaufnahme ISCAR |
| C12 | Aufnahmeform, maschinenseitig | 01 - 01 |
| C14 | Aufnahmeausführung, maschinenseitig | 0 - Metrisch |
| C15 | Aufnahmeart, maschinenseitig | 5 - Zapfen Richtung Maschine bzw. Bohrung Richtung Werkstück |
| C2 | Aufnahmegröße, maschinenseitig | 0080 |
| D1 | Anzahl Schneiden | 2 |
| D7 | Masse (Gewicht) | 0.022 kg |
| DIM | Indikator für Maßsystem | 0 |
| E1 | Winkel, erste Stufe | 120 Grad |
| E2 | Winkel, letzte Stufe | 59.5 Grad |
| F1 | Schneidrichtung | R - rechts |
| F3 | Zentrierbohrerform | A - Form A |
| H11 | Normbezeichnung des Schneidstoffes, Hauptanwendung | HC-M35 |
| H12 | Normbezeichnung Schneidstoff 2. Priorität der Anwendung | HC-K40 |
| H21 | Kühlschmierstoff-Eintritt | 0 - ohne Kühlschmierstoff-Eintritt |
| H22 | Kühlschmierstoff-Austritt | 0 - ohne Kühlschmierstoff-Austritt |
| H3 | Schneidstoffbezeichnung des Herstellers | IN2005 |
| H4 | Werkzeugausführung | H - Voll-Hartmetall |
| H5 | Beschichtung / Oberfläche | TiAIN |
| J1 | Normnummer | DIN332 |
| J7 | Datenträger | 0 - ohne Datenchip |
| Has3D | Generierte 3D Grafik | 1 |
