335.14-ER16-12-030
Produktnummer:
SO335.14-ER16-12-030
Produktinformationen "335.14-ER16-12-030"
335.14-ER16-12-030 |
||
---|---|---|
Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
J20 | Technische Produktnummer | 03042076 |
J21 | Identifizierende Bestellnummer | 335.14-ER16-12-030 |
J3 | Firmenkennung | SO - Seco Tools |
NSM | Normnummer Sachmerkmal | DIN4000-89 |
BLDf | Bildkennung | 511999 |

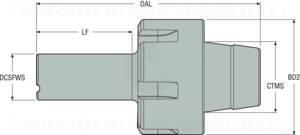

A1 | Körperdurchmesser | 12 mm |
B4 | Gesamtlänge | 56.4 mm |
B71 | Funktionslänge | 24.3 mm |
C11 | Aufnahmetyp, maschinenseitig | SZD - Spannzangenaufnahme DIN / ISO |
C12 | Aufnahmeform, maschinenseitig | 02 - 02 |
C14 | Aufnahmeausführung, maschinenseitig | 8 - Dimensionslose Nenngröße |
C15 | Aufnahmeart, maschinenseitig | 5 - Zapfen Richtung Maschine bzw. Bohrung Richtung Werkstück |
C6 | Aufnahmegröße werkstückseitig | 335_ |
D6 | Drehzahl, max. | 20000 1/min |
D7 | Masse (Gewicht) | 0.116 kg |
DIM | Indikator für Maßsystem | 0 |
E1 | Schneidrichtung | N - neutral |
J7 | Datenträger | 0 - ohne Datenchip |
Has3D | Generierte 3D Grafik | 1 |
Downloads |
---|
DIN4000 (XML) |
DIN4000 - Container according to DIN26100 |
DIN4000 (CSV) |
ISO13399 (GTC) |
Excel DIN4000 |
Excel (ISO13399) |
STEP |
DXF |
