335.14-ER16-08-022
Produktnummer:
SO335.14-ER16-08-022
Produktinformationen "335.14-ER16-08-022"

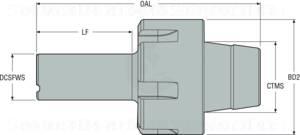

335.14-ER16-08-022 |
||
|---|---|---|
| Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
| J20 | Technische Produktnummer | 03042086 |
| J21 | Identifizierende Bestellnummer | 335.14-ER16-08-022 |
| J3 | Firmenkennung | SO - Seco Tools |
| NSM | Normnummer Sachmerkmal | DIN4000-89 |
| BLDf | Bildkennung | 511999 |
| A1 | Körperdurchmesser | 8 mm |
| B4 | Gesamtlänge | 49.6 mm |
| B71 | Funktionslänge | 17.5 mm |
| C11 | Aufnahmetyp, maschinenseitig | SZD - Spannzangenaufnahme DIN / ISO |
| C12 | Aufnahmeform, maschinenseitig | 02 - 02 |
| C14 | Aufnahmeausführung, maschinenseitig | 8 - Dimensionslose Nenngröße |
| C15 | Aufnahmeart, maschinenseitig | 5 - Zapfen Richtung Maschine bzw. Bohrung Richtung Werkstück |
| C6 | Aufnahmegröße werkstückseitig | 335_ |
| D6 | Drehzahl, max. | 20000 1/min |
| D7 | Masse (Gewicht) | 0.102 kg |
| DIM | Indikator für Maßsystem | 0 |
| E1 | Schneidrichtung | N - neutral |
| J7 | Datenträger | 0 - ohne Datenchip |
| Has3D | Generierte 3D Grafik | 1 |
| Downloads |
|---|
| DIN4000 (XML) |
| DIN4000 - Container according to DIN26100 |
| DIN4000 (CSV) |
| ISO13399 (GTC) |
| Excel DIN4000 |
| Excel (ISO13399) |
| STEP |
| DXF |
