31J6P125031BC-00
Produktnummer:
IL31J6P125031BC-00
Produktinformationen "31J6P125031BC-00"

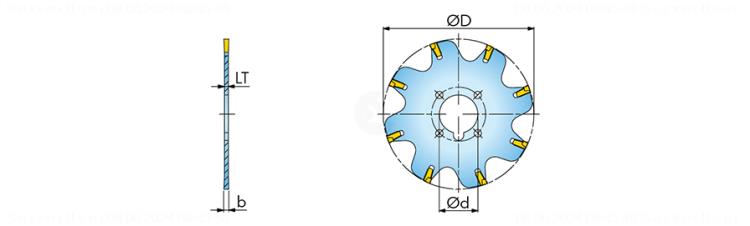

Scheibenfräser 31J6 für Flanschmitnahme |
||
---|---|---|
Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
J20 | Technische Produktnummer | 3075010 |
J21 | Identifizierende Bestellnummer | 31J6P125031BC-00 |
J3 | Firmenkennung | IL - Ingersoll |
NSM | Normnummer Sachmerkmal | DIN4000-88 |
BLD | Bildkennung | 9 |
A1 | Schneidendurchmesser 1 (Nenndurchmesser) | 125 mm |
B12 | Schnittbreite max. | 3.1 mm |
C11 | Aufnahmetyp, maschinenseitig | FDA - Fräsdornaufnahme |
C12 | Aufnahmeform, maschinenseitig | 01 - 01 |
C14 | Aufnahmeausführung, maschinenseitig | 0 - Metrisch |
C15 | Aufnahmeart, maschinenseitig | 0 - Bohrung Richtung Maschine, bzw. Zapfen Richtung Werkstück |
C2 | Aufnahmegröße, maschinenseitig | 0320 |
C3 | Aufnahmedurchmesser, maschinenseitig | 32 mm |
D11 | ISO Fräsertyp | D - Schlitz- oder Trennfräser |
D6 | Drehzahl, max. | 640 1/min |
D7 | Masse (Gewicht) | 0.15 kg |
DIM | Indikator für Maßsystem | 0 |
F1 | Schneidrichtung | N - neutral |
F21 | Anzahl wirksamer Schneiden, umfangseitig | 8 |
G15 | Anzahl Schneidplatten Position B | 8 |
H21 | Kühlschmierstoff-Eintritt | 0 - ohne Kühlschmierstoff-Eintritt |
H22 | Kühlschmierstoff-Austritt | 0 - ohne Kühlschmierstoff-Austritt |
ISISO_B | Indikator für ISO-Schneidplatte Pos.B | 0 |
J7 | Datenträger | 0 - ohne Datenchip |
Has3D | Generierte 3D Grafik | 0 |
