31J6N125024BC-00
Produktnummer:
IL31J6N125024BC-00
Produktinformationen "31J6N125024BC-00"

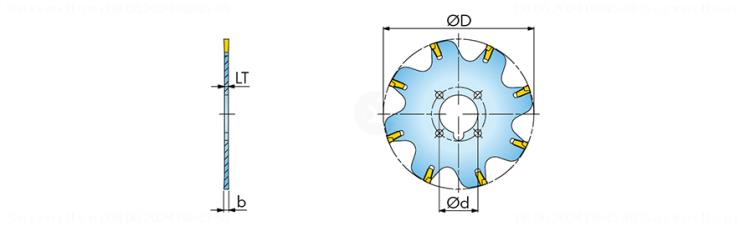

Scheibenfräser 31J6 für Flanschmitnahme |
||
|---|---|---|
| Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
| J20 | Technische Produktnummer | 3075007 |
| J21 | Identifizierende Bestellnummer | 31J6N125024BC-00 |
| J3 | Firmenkennung | IL - Ingersoll |
| NSM | Normnummer Sachmerkmal | DIN4000-88 |
| BLD | Bildkennung | 9 |
| A1 | Schneidendurchmesser 1 (Nenndurchmesser) | 125 mm |
| B12 | Schnittbreite max. | 2.4 mm |
| C11 | Aufnahmetyp, maschinenseitig | FDA - Fräsdornaufnahme |
| C12 | Aufnahmeform, maschinenseitig | 01 - 01 |
| C14 | Aufnahmeausführung, maschinenseitig | 0 - Metrisch |
| C15 | Aufnahmeart, maschinenseitig | 0 - Bohrung Richtung Maschine, bzw. Zapfen Richtung Werkstück |
| C2 | Aufnahmegröße, maschinenseitig | 0320 |
| C3 | Aufnahmedurchmesser, maschinenseitig | 32 mm |
| D11 | ISO Fräsertyp | D - Schlitz- oder Trennfräser |
| D6 | Drehzahl, max. | 640 1/min |
| D7 | Masse (Gewicht) | 0.14 kg |
| DIM | Indikator für Maßsystem | 0 |
| F1 | Schneidrichtung | N - neutral |
| F21 | Anzahl wirksamer Schneiden, umfangseitig | 12 |
| G15 | Anzahl Schneidplatten Position B | 12 |
| H21 | Kühlschmierstoff-Eintritt | 0 - ohne Kühlschmierstoff-Eintritt |
| H22 | Kühlschmierstoff-Austritt | 0 - ohne Kühlschmierstoff-Austritt |
| ISISO_B | Indikator für ISO-Schneidplatte Pos.B | 0 |
| J7 | Datenträger | 0 - ohne Datenchip |
| Has3D | Generierte 3D Grafik | 0 |
| Downloads |
|---|
| DIN4000 (XML) |
| DIN4000 - Container according to DIN26100 |
| DIN4000 (CSV) |
| ISO13399 (GTC) |
| Excel DIN4000 |
| Excel (ISO13399) |
