2J1E063R00
Produktnummer:
IL2J1E063R00
Produktinformationen "2J1E063R00"

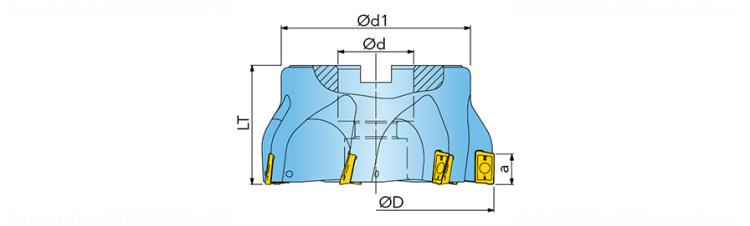

Eckfräser 2J1E |
||
---|---|---|
Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
J20 | Technische Produktnummer | 3040039 |
J21 | Identifizierende Bestellnummer | 2J1E063R00 |
J3 | Firmenkennung | IL - Ingersoll |
NSM | Normnummer Sachmerkmal | DIN4000-88 |
BLD | Bildkennung | 2 |
A1 | Schneidendurchmesser 1 (Nenndurchmesser) | 63 mm |
A4 | Nabendurchmesser | 55 mm |
B2 | Schnitttiefe max. | 17 mm |
B5 | Gesamtlänge | 40 mm |
C11 | Aufnahmetyp, maschinenseitig | FDA - Fräsdornaufnahme |
C12 | Aufnahmeform, maschinenseitig | 22 |
C14 | Aufnahmeausführung, maschinenseitig | 0 - Metrisch |
C15 | Aufnahmeart, maschinenseitig | 0 - Bohrung Richtung Maschine, bzw. Zapfen Richtung Werkstück |
C2 | Aufnahmegröße, maschinenseitig | 0220 |
C3 | Aufnahmedurchmesser, maschinenseitig | 22 mm |
D7 | Masse (Gewicht) | 0.52 kg |
DIM | Indikator für Maßsystem | 0 |
E4 | Eintauchwinkel, max. | 2.6 Grad |
F1 | Schneidrichtung | R - rechts |
F21 | Anzahl wirksamer Schneiden, umfangseitig | 6 |
F22 | Anzahl wirksamer Schneiden, stirnseitig | 6 |
G13 | Anzahl Schneidplatten Position A | 6 |
H21 | Kühlschmierstoff-Eintritt | 0 - ohne Kühlschmierstoff-Eintritt |
H22 | Kühlschmierstoff-Austritt | 0 - ohne Kühlschmierstoff-Austritt |
ISISO_A | Indikator für ISO-Schneidplatte Pos.A | 0 |
J42 | Bezeichnung Schneidplatte, Pos. A | 8 |
J7 | Datenträger | 0 - ohne Datenchip |
Has3D | Generierte 3D Grafik | 1 |
