2F5D125R00
Produktnummer:
IL2F5D125R00
Produktinformationen "2F5D125R00"
Schlichtfräser 2F_D |
||
---|---|---|
Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
J20 | Technische Produktnummer | 3089372 |
J21 | Identifizierende Bestellnummer | 2F5D125R00 |
J3 | Firmenkennung | IL - Ingersoll |
NSM | Normnummer Sachmerkmal | DIN4000-88 |

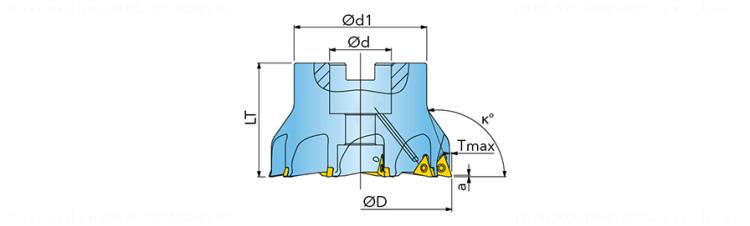

BLD | Bildkennung | 1 |
A1 | Schneidendurchmesser 1 (Nenndurchmesser) | 125 mm |
A4 | Nabendurchmesser | 100 mm |
B2 | Schnitttiefe max. | 0.3 mm |
B5 | Gesamtlänge | 63 mm |
C11 | Aufnahmetyp, maschinenseitig | FDA - Fräsdornaufnahme |
C12 | Aufnahmeform, maschinenseitig | 22 |
C14 | Aufnahmeausführung, maschinenseitig | 1 - Metrisch mit Kühlschmierstoffdurchführung |
C15 | Aufnahmeart, maschinenseitig | 0 - Bohrung Richtung Maschine, bzw. Zapfen Richtung Werkstück |
C2 | Aufnahmegröße, maschinenseitig | 0400 |
C3 | Aufnahmedurchmesser, maschinenseitig | 40 mm |
D7 | Masse (Gewicht) | 3.86 kg |
DIM | Indikator für Maßsystem | 0 |
E1 | Einstellwinkel | 110 Grad |
F21 | Anzahl wirksamer Schneiden, umfangseitig | 14 |
F22 | Anzahl wirksamer Schneiden, stirnseitig | 14 |
G13 | Anzahl Schneidplatten Position A | 14 |
H21 | Kühlschmierstoff-Eintritt | 1 - mit Kühlschmierstoff-Eintritt axial konzentrisch |
H22 | Kühlschmierstoff-Austritt | 1 - mit Kühlschmierstoff-Austritt axial konzentrisch |
ISISO_A | Indikator für ISO-Schneidplatte Pos.A | 0 |
J42 | Bezeichnung Schneidplatte, Pos. A | 428 |
J7 | Datenträger | 0 - ohne Datenchip |
Has3D | Generierte 3D Grafik | 1 |
