22NR5UN H15
Produktnummer:
SO74027759
Produktinformationen "22NR5UN H15"
22NR5UN H15 |
||
|---|---|---|

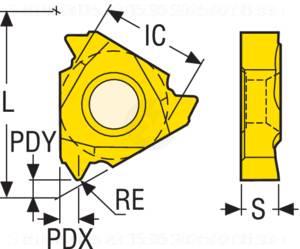

| Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
| J21 | Identifizierende Bestellnummer | 74027759 |
| J22 | Produktbezeichnung | 22NR5UN H15 |
| J3 | Firmenkennung | SO - Seco Tools |
| NSM | Normnummer Sachmerkmal | DIN4000-77 |
| BLD | Bildkennung | 6 |
| A1 | Profilform | 6 - Profilform 6 |
| A9 | Profilabstand X | 2.5 mm |
| A91 | Profilabstand Y | 1.8 mm |
| B5 | Profilwinkel | 60 Grad |
| D75 | Gewicht (Masse) | 0.009 kg |
| E7 | Schneidplattenausführung | R - Rechts |
| F2 | Anzahl Schneiden | 3 |
| G3 | Eingeschriebener Kreis | 12.7 mm |
| G7 | Schneidkantenhöhe | 4.71 mm |
| H3 | Schneidstoff, Herstellerbezeichnung | H15 |
| J8 | Bearbeitungsverfahren | - |
