22J3D016017W3R00
Produktnummer:
IL22J3D016017W3R00
Produktinformationen "22J3D016017W3R00"

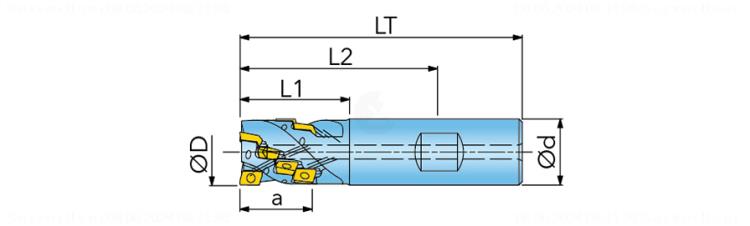

Walzenstirnfräser 22J3D...W |
||
|---|---|---|
| Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
| J20 | Technische Produktnummer | 3018573 |
| J21 | Identifizierende Bestellnummer | 22J3D016017W3R00 |
| J3 | Firmenkennung | IL - Ingersoll |
| NSM | Normnummer Sachmerkmal | DIN4000-87 |
| BLD | Bildkennung | 6 |
| A1 | Schneidendurchmesser 1 (Nenndurchmesser) | 16 mm |
| B2 | Schneidenlänge, max. | 16.5 mm |
| B3 | Kraglänge | 30 mm |
| B5 | Gesamtlänge | 80 mm |
| C11 | Aufnahmetyp, maschinenseitig | ZYL - Zylinderaufnahme |
| C12 | Aufnahmeform, maschinenseitig | 10 - 10 |
| C14 | Aufnahmeausführung, maschinenseitig | 1 - Metrisch mit Kühlschmierstoffdurchführung |
| C15 | Aufnahmeart, maschinenseitig | 5 - Zapfen Richtung Maschine bzw. Bohrung Richtung Werkstück |
| C2 | Aufnahmegröße, maschinenseitig | 0160 |
| C3 | Aufnahmedurchmesser, maschinenseitig | 16 mm |
| D7 | Masse (Gewicht) | 0.1 kg |
| DIM | Indikator für Maßsystem | 0 |
| E4 | Eintauchwinkel, max. | 4 Grad |
| F1 | Schneidrichtung | R - rechts |
| F21 | Anzahl wirksamer Schneiden, umfangseitig | 2 |
| F22 | Anzahl wirksamer Schneiden, stirnseitig | 2 |
| G13 | Anzahl Schneidplatten Position A | 2 |
| G15 | Anzahl Schneidplatten Position B | 4 |
| H21 | Kühlschmierstoff-Eintritt | 1 - mit Kühlschmierstoff-Eintritt axial konzentrisch |
| H22 | Kühlschmierstoff-Austritt | 1 - mit Kühlschmierstoff-Austritt axial konzentrisch |
| ISISO_A | Indikator für ISO-Schneidplatte Pos.A | 0 |
| ISISO_B | Indikator für ISO-Schneidplatte Pos.B | 0 |
| J42 | Bezeichnung Schneidplatte, Pos. A | 2 |
| J52 | Bezeichnung Schneidplatte, Pos. B | 2 |
| J7 | Datenträger | 0 - ohne Datenchip |
| Has3D | Generierte 3D Grafik | 1 |
| Downloads |
|---|
| DIN4000 (XML) |
| DIN4000 - Container according to DIN26100 |
| DIN4000 (CSV) |
| ISO13399 (GTC) |
| Excel DIN4000 |
| Excel (ISO13399) |
| STEP |
| DXF |
