22J3C040046W6R00
Produktnummer:
IL22J3C040046W6R00
Produktinformationen "22J3C040046W6R00"

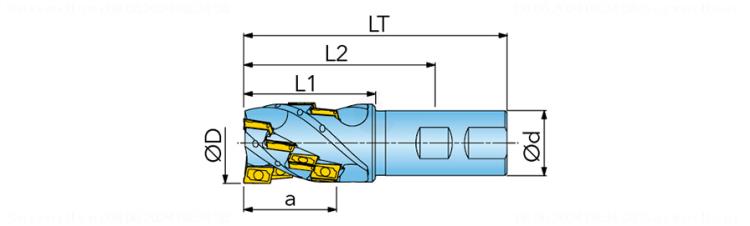

Walzenstirnfräser 22J3C...W |
||
---|---|---|
Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
J20 | Technische Produktnummer | 3080074 |
J21 | Identifizierende Bestellnummer | 22J3C040046W6R00 |
J3 | Firmenkennung | IL - Ingersoll |
NSM | Normnummer Sachmerkmal | DIN4000-87 |
BLD | Bildkennung | 6 |
A1 | Schneidendurchmesser 1 (Nenndurchmesser) | 40 mm |
A1A | Eckenwinkel Pos. A | 82 Grad |
A1B | Eckenwinkel Pos. B | 82 Grad |
A2A | Normalfreiwinkel Hauptschneide Pos. A | 7.5 Grad |
A2B | Normalfreiwinkel Hauptschneide Pos. B | 7.5 Grad |
B1A | Schneidkantenlänge Pos. A | 13 mm |
B1B | Schneidkantenlänge Pos. B | 8 mm |
B2 | Schneidenlänge, max. | 46 mm |
B2A | Schneidplattenbreite Pos. A | 8 mm |
B2B | Schneidplattenbreite Pos. B | 8 mm |
B3 | Kraglänge | 65 mm |
B3A | Eingeschriebener Kreis Pos. A | 8 mm |
B5 | Gesamtlänge | 130 mm |
BLDA | Bildkennung Pos. A | 5 |
BLDB | Bildkennung Pos. B | 5 |
C11 | Aufnahmetyp, maschinenseitig | ZYL - Zylinderaufnahme |
C12 | Aufnahmeform, maschinenseitig | 10 - 10 |
C14 | Aufnahmeausführung, maschinenseitig | 0 - Metrisch |
C15 | Aufnahmeart, maschinenseitig | 5 - Zapfen Richtung Maschine bzw. Bohrung Richtung Werkstück |
C1A | Schneidkantenhöhe Pos. A | 4.5 mm |
C1B | Schneidkantenhöhe Pos. B | 4.5 mm |
C2 | Aufnahmegröße, maschinenseitig | 0320 |
C3 | Aufnahmedurchmesser, maschinenseitig | 32 mm |
D1A | Eckenradius Pos. A | 0.4 mm |
D1B | Eckenradius Pos. B | 0.4 mm |
D7 | Masse (Gewicht) | 0.78 kg |
DIM | Indikator für Maßsystem | 0 |
F1 | Schneidrichtung | R - rechts |
F21 | Anzahl wirksamer Schneiden, umfangseitig | 3 |
F22 | Anzahl wirksamer Schneiden, stirnseitig | 3 |
G13 | Anzahl Schneidplatten Position A | 3 |
G15 | Anzahl Schneidplatten Position B | 9 |
G4A | Schneidplattendicke Pos.A | 4.5 |
G4B | Schneidplattendicke Pos.B | 4.5 |
H21 | Kühlschmierstoff-Eintritt | 0 - ohne Kühlschmierstoff-Eintritt |
H22 | Kühlschmierstoff-Austritt | 0 - ohne Kühlschmierstoff-Austritt |
ISISO_A | Indikator für ISO-Schneidplatte Pos.A | 0 |
ISISO_B | Indikator für ISO-Schneidplatte Pos.B | 0 |
J42 | Bezeichnung Schneidplatte, Pos. A | BCKT130404 |
J52 | Bezeichnung Schneidplatte, Pos. B | BCKT130404 |
J7 | Datenträger | 0 - ohne Datenchip |
Has3D | Generierte 3D Grafik | 1 |
