22ER6W H15
Produktnummer:
SO22ER6W H15
Produktinformationen "22ER6W H15"
22ER6W H15 |
||
|---|---|---|
| Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
| J20 | Technische Produktnummer | 74027748 |
| J21 | Identifizierende Bestellnummer | 22ER6W H15 |
| J3 | Firmenkennung | SO - Seco Tools |
| NSM | Normnummer Sachmerkmal | DIN4000-77 |
| BLD | Bildkennung | 6 |

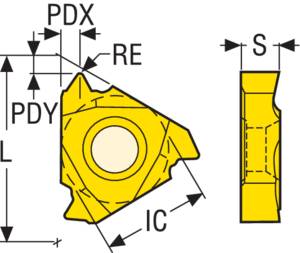

| A1 | Profilform | 6 - Profilform 6 |
| A9 | Profilabstand X | 2.5 mm |
| A91 | Profilabstand Y | 1.8 mm |
| B5 | Profilwinkel | 55 Grad |
| D75 | Masse (Gewicht) | 0.01 kg |
| DIM | Indikator für Maßsystem | 6 |
| E7 | Schneidkörperführung | R - Rechts |
| F2 | Anzahl Schneiden | 3 |
| G3 | Eingeschriebener Kreis | 12.7 mm |
| G7 | Schneidkantenhöhe | 4.71 mm |
| H3 | Schneidstoffbezeichnung des Herstellers | H15 |
