218.19-100T-M06 F30M
Produktnummer:
SO74079714
Produktinformationen "218.19-100T-M06 F30M"

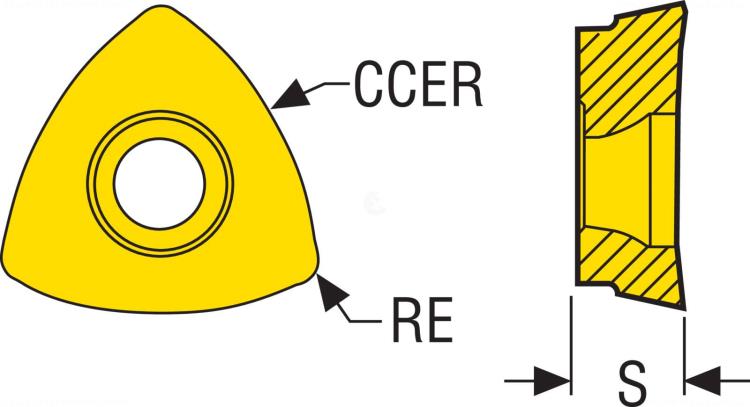

218.19-100T-M06 F30M |
||
|---|---|---|
| Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
| J21 | Identifizierende Bestellnummer | 74079714 |
| J22 | Produktbezeichnung | 218.19-100T-M06 F30M |
| J3 | Firmenkennung | SO - Seco Tools |
| NSM | Normnummer Sachmerkmal | DIN4000-76 |
| BLD | Bildkennung | 7 |
| A1 | Eckenwinkel | 80 Grad |
| A2 | Normalfreiwinkel, Hauptschneide | 12 Grad |
| B1 | Schneidkantenlänge | 4.829 mm |
| B3 | Eingeschriebener Kreis | 7.06 mm |
| C1 | Schneidkantenhöhe | 2.78 mm |
| D1 | Eckenradius | 0.8 mm |
| D7 | Spanwinkel | 7 Grad |
| D8 | Hauptschneidenradius | 10 mm |
| E6 | Spanbrecher | 1 - mit Spanbrecher einseitig |
| E9 | Herstellerbezeichnung Spanbrecher | M06 |
| F1 | Schneidplattenausführung | N - Neutral |
| G4 | Schneidplattendicke | 2.78 mm |
| G5 | Befestigungsart | 0 - Verschiedene |
| G6 | Befestigungslochdurchmesser | 3 mm |
| H2 | Kühlschmierstoffdurchführung | 0 - Ohne Kühlschmierstoffdurchführung |
| H3 | Schneidstoff, Herstellerbezeichnung | F30M |
| ISISO | Indikator für ISO-Schneidplatten | 1 |
| J8 | Bearbeitungsverfahren | - |
