218.19-080T-M04 F40M
Produktnummer:
SO218.19-080T-M04 F40M
Produktinformationen "218.19-080T-M04 F40M"
218.19-080T-M04 F40M |
||
|---|---|---|
| Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
| J20 | Technische Produktnummer | 00023598 |
| J21 | Identifizierende Bestellnummer | 218.19-080T-M04 F40M |
| J3 | Firmenkennung | SO - Seco Tools |
| NSM | Normnummer Sachmerkmal | DIN4000-76 |
| BLD | Bildkennung | 7 |

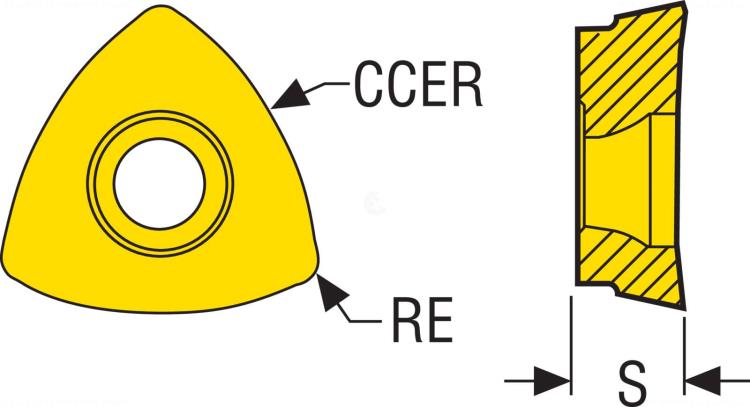

| A1 | Eckenwinkel Schneidplatte | 80 Grad |
| A2 | Normalfreiwinkel, Hauptschneide | 12 Grad |
| B1 | Schneidkantenlänge | 3.762 mm |
| B3 | Eingeschriebener Kreis | 5.5 mm |
| C1 | Schneidkantenhöhe | 2.38 mm |
| D1 | Eckenradius | 0.4 mm |
| D7 | Spanwinkel | 7 Grad |
| D8 | Hauptschneidenradius | 8 mm |
| DIM | Indikator für Maßsystem | 0 |
| E6 | Spanbrecher | 1 - mit Spanbrecher einseitig |
| E9 | Spanbrecher, Herstellerbezeichnung | M04 |
| F1 | Schneidplattenausführung | N - Neutral |
| G4 | Schneidplattendicke | 2.38 mm |
| G5 | Befestigungsart | 0 - Verschiedene |
| G6 | Befestigungslochdurchmesser | 2.6 mm |
| H2 | Kühlschmierstoffdurchführung | 0 - Ohne Kühlschmierstoffdurchführung |
| H3 | Schneidstoffbezeichnung des Herstellers | F40M |
| ISISO | ISO-Merkmal | 1 |
| Has3D | Generierte 3D Grafik | 1 |
| Downloads |
|---|
| DIN4000 (XML) |
| DIN4000 - Container according to DIN26100 |
| DIN4000 (CSV) |
| ISO13399 (GTC) |
| Excel DIN4000 |
| Excel (ISO13399) |
| STEP |
| DXF |
