1TW7Q016025X5R00
Produktnummer:
IL1TW7Q016025X5R00
Produktinformationen "1TW7Q016025X5R00"

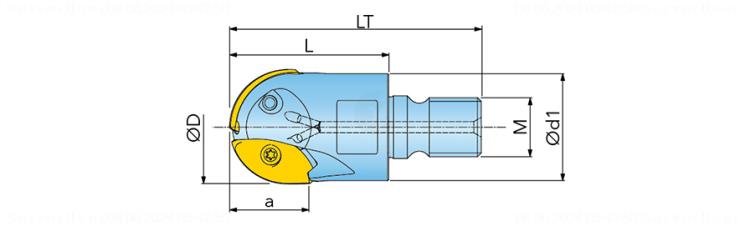

Kopierfräser 1TW...X |
||
|---|---|---|
| Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
| J20 | Technische Produktnummer | 3113362 |
| J21 | Identifizierende Bestellnummer | 1TW7Q016025X5R00 |
| J3 | Firmenkennung | IL - Ingersoll |
| NSM | Normnummer Sachmerkmal | DIN4000-87 |
| BLD | Bildkennung | 10 |
| A1 | Schneidendurchmesser 1 (Nenndurchmesser) | 16 mm |
| A5 | Halsdurchmesser | 13 mm |
| B5 | Gesamtlänge | 42.8 mm |
| BLDA | Bildkennung Pos. A | 0 |
| BLDB | Bildkennung Pos. B | 0 |
| C11 | Aufnahmetyp, maschinenseitig | MOD |
| C12 | Aufnahmeform, maschinenseitig | 01 - 01 |
| C14 | Aufnahmeausführung, maschinenseitig | 1 - Metrisch mit Kühlschmierstoffdurchführung |
| C15 | Aufnahmeart, maschinenseitig | 5 - Zapfen Richtung Maschine bzw. Bohrung Richtung Werkstück |
| C2 | Aufnahmegröße, maschinenseitig | 0080 |
| D11 | ISO Fräsertyp | L - Walzenstirn-,Schaftfräser |
| D7 | Masse (Gewicht) | 0.02 kg |
| DIM | Indikator für Maßsystem | 0 |
| F1 | Schneidrichtung | R - rechts |
| F21 | Anzahl wirksamer Schneiden, umfangseitig | 2 |
| F22 | Anzahl wirksamer Schneiden, stirnseitig | 2 |
| G13 | Anzahl Schneidplatten Position A | 1 |
| G15 | Anzahl Schneidplatten Position B | 1 |
| H21 | Kühlschmierstoff-Eintritt | 1 - mit Kühlschmierstoff-Eintritt axial konzentrisch |
| H22 | Kühlschmierstoff-Austritt | 1 - mit Kühlschmierstoff-Austritt axial konzentrisch |
| ISISO_A | Indikator für ISO-Schneidplatte Pos.A | 0 |
| ISISO_B | Indikator für ISO-Schneidplatte Pos.B | 0 |
| J42 | Bezeichnung Schneidplatte, Pos. A | 244 |
| J52 | Bezeichnung Schneidplatte, Pos. B | 244 |
| J7 | Datenträger | 0 - ohne Datenchip |
| Has3D | Generierte 3D Grafik | 0 |
