19Y39760LRRP60 IN2005
Produktnummer:
IL19Y39760LRRP60 IN2005
Produktinformationen "19Y39760LRRP60 IN2005"

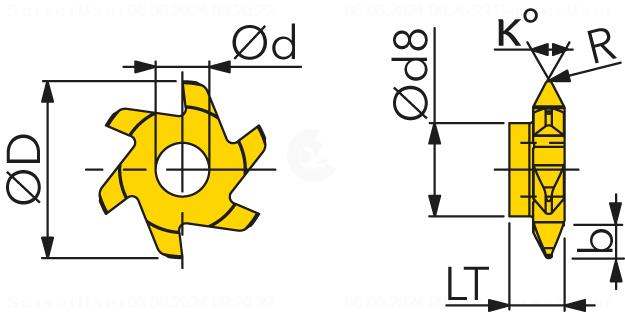

Gewindefräser 55°/60° |
||
|---|---|---|
| Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
| J20 | Technische Produktnummer | 6324391 |
| J21 | Identifizierende Bestellnummer | 19Y39760LRRP60 IN2005 |
| J3 | Firmenkennung | IL - Ingersoll |
| NSM | Normnummer Sachmerkmal | DIN4000-83 |
| BLD | Bildkennung | 5 |
| A1 | Schneidendurchmesser 1 (Nenndurchmesser) | 39.7 mm |
| B11 | Schnittbreite min. | 6.2 mm |
| B2 | Schnitttiefe max. | 17 mm |
| B5 | Gesamthöhe | 9.5 mm |
| C3 | Aufnahmedurchmesser, maschinenseitig | 9.8 mm |
| D7 | Masse (Gewicht) | 0.075 kg |
| DIM | Indikator für Maßsystem | 0 |
| E1 | Einstellwinkel | 60 Grad |
| F1 | Schneidrichtung | R - rechts |
| F21 | Anzahl wirksamer Schneiden, umfangseitig | 10 |
| F3 | Drallrichtung | N - Neutral |
| F4 | Drallwinkel | 0 Grad |
| F6 | Überschnitt | 0 - nicht geeignet |
| H11 | Normbezeichnung des Schneidstoffes, Hauptanwendung | HC-M35 |
| H12 | Normbezeichnung Schneidstoff 2. Priorität der Anwendung | HC-K40 |
| H13 | Normbezeichnung Schneidstoff 3. Priorität der Anwendung | HC-P30 |
| H21 | Kühlschmierstoff-Eintritt | 0 - ohne Kühlschmierstoff-Eintritt |
| H22 | Kühlschmierstoff-Austritt | 0 - ohne Kühlschmierstoff-Austritt |
| H3 | Schneidstoffbezeichnung des Herstellers | IN2005 |
| H4 | Werkzeugausführung | H - Voll-Hartmetall |
| H5 | Beschichtung / Oberfläche | TiAIN |
| J7 | Datenträger | 0 - ohne Datenchip |
| Has3D | Generierte 3D Grafik | 0 |
| Downloads |
|---|
| DIN4000 (XML) |
| DIN4000 - Container according to DIN26100 |
| DIN4000 (CSV) |
| ISO13399 (GTC) |
| Excel DIN4000 |
| Excel (ISO13399) |
| STEP |
| DXF |
