19T31770LQRN04 IN2005
Produktnummer:
IL19T31770LQRN04 IN2005
Produktinformationen "19T31770LQRN04 IN2005"
Nutenfräser Multisurfer |
||
---|---|---|

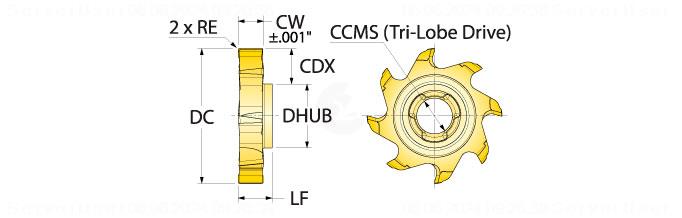

Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
J20 | Technische Produktnummer | 6324379 |
J21 | Identifizierende Bestellnummer | 19T31770LQRN04 IN2005 |
J3 | Firmenkennung | IL - Ingersoll |
NSM | Normnummer Sachmerkmal | DIN4000-83 |
BLD | Bildkennung | 4 |
A1 | Schneidendurchmesser 1 (Nenndurchmesser) | 31.7 mm |
A4 | Nabendurchmesser | 8.4 mm |
B11 | Schnittbreite min. | 8 mm |
B2 | Schnitttiefe max. | 7 mm |
B5 | Gesamthöhe | 8 mm |
D11 | ISO Fräsertyp | C - Scheibenfräser - dreiseitig schneidend |
D7 | Masse (Gewicht) | 0.046 kg |
DIM | Indikator für Maßsystem | 0 |
E1 | Einstellwinkel | 90 Grad |
F1 | Schneidrichtung | R - rechts |
F21 | Anzahl wirksamer Schneiden, umfangseitig | 8 |
F3 | Drallrichtung | X - Kreuzverzahnt |
G1 | Eckenradius | 0.4 mm |
H11 | Normbezeichnung des Schneidstoffes, Hauptanwendung | HC-M35 |
H12 | Normbezeichnung Schneidstoff 2. Priorität der Anwendung | HC-K40 |
H13 | Normbezeichnung Schneidstoff 3. Priorität der Anwendung | HC-P30 |
H21 | Kühlschmierstoff-Eintritt | 0 - ohne Kühlschmierstoff-Eintritt |
H22 | Kühlschmierstoff-Austritt | 0 - ohne Kühlschmierstoff-Austritt |
H3 | Schneidstoffbezeichnung des Herstellers | IN2005 |
H4 | Werkzeugausführung | H - Voll-Hartmetall |
H5 | Beschichtung / Oberfläche | TiAIN |
J7 | Datenträger | 0 - ohne Datenchip |
Has3D | Generierte 3D Grafik | 1 |
Downloads |
---|
DIN4000 (XML) |
DIN4000 - Container according to DIN26100 |
DIN4000 (CSV) |
ISO13399 (GTC) |
Excel DIN4000 |
Excel (ISO13399) |
STEP |
