18S27799TRRP40 IN1530
Produktnummer:
IL18S27799TRRP40 IN1530
Produktinformationen "18S27799TRRP40 IN1530"

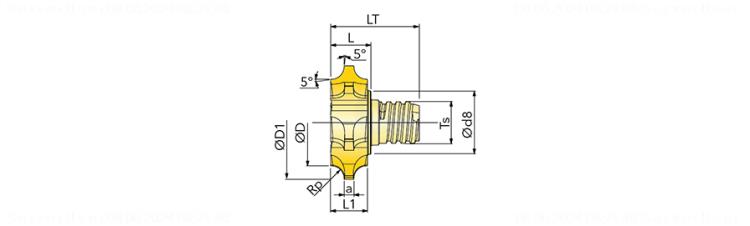

Außenradiusfräser Z=6 |
||
|---|---|---|
| Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
| J20 | Technische Produktnummer | 2927850 |
| J21 | Identifizierende Bestellnummer | 18S27799TRRP40 IN1530 |
| J3 | Firmenkennung | IL - Ingersoll |
| NSM | Normnummer Sachmerkmal | DIN4000-82 |
| BLD | Bildkennung | 0 |
| A1 | Schneidendurchmesser 1 (Nenndurchmesser) | 19.7 mm |
| A2 | Schneidendurchmesser 2 | 27.7 mm |
| A5 | Halsdurchmesser | 15.3 mm |
| B2 | Schneidenlänge, max. | 2.3 mm |
| B5 | Gesamtlänge | 23.5 mm |
| C11 | Aufnahmetyp, maschinenseitig | SAI - Schraubaufnahme ISCAR |
| C12 | Aufnahmeform, maschinenseitig | 01 - 01 |
| C13 | Aufnahmegewindenenngröße, maschinenseitig | T10 |
| C14 | Aufnahmeausführung, maschinenseitig | 0 - Metrisch |
| C15 | Aufnahmeart, maschinenseitig | 5 - Zapfen Richtung Maschine bzw. Bohrung Richtung Werkstück |
| C2 | Aufnahmegröße, maschinenseitig | 0100 |
| DIM | Indikator für Maßsystem | 0 |
| F1 | Schneidrichtung | R - rechts |
| F21 | Anzahl wirksamer Schneiden, umfangseitig | 6 |
| F3 | Drallrichtung | R - Drall-Richtung rechts |
| F4 | Drallwinkel | 10 Grad |
| G6 | Profilradius 2 | 4 mm |
| H21 | Kühlschmierstoff-Eintritt | 0 - ohne Kühlschmierstoff-Eintritt |
| H22 | Kühlschmierstoff-Austritt | 0 - ohne Kühlschmierstoff-Austritt |
| H3 | Schneidstoffbezeichnung des Herstellers | IN1530 |
| H4 | Werkzeugausführung | H - Voll-Hartmetall |
| H5 | Beschichtung / Oberfläche | TiCN+TiN |
| J7 | Datenträger | 0 - ohne Datenchip |
| Has3D | Generierte 3D Grafik | 0 |
