1832000
Produktnummer:
OSG1832000
Produktinformationen "1832000"
STI Gewindebohrer |
||
|---|---|---|
| Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
| J20 | Technische Produktnummer | 1832000 |
| J21 | Identifizierende Bestellnummer | 1832000 |
| J3 | Firmenkennung | OSG - OSG |
| NSM | Normnummer Sachmerkmal | DIN4000-80 |
| BLD | Bildkennung | 2 |
| A1 | Gewindeart | UNC |

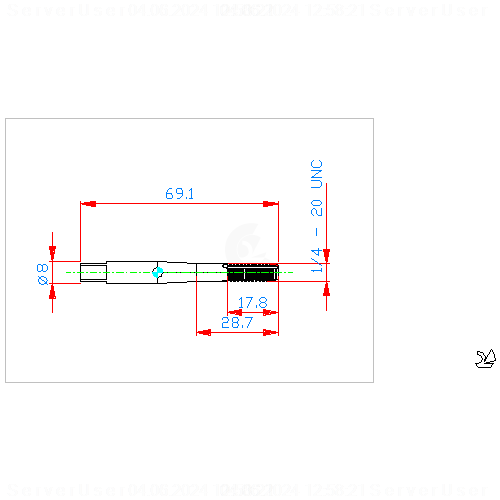

| A22 | Gewindenenndurchmesser, Inch | 0.25 in |
| A24 | Gewinde-Nenndurchmesser (als Bruchwert) | 1/4 in |
| A4 | Gangzahl je Inch | 20 1/in |
| A9 | Halsdurchmesser | 6.33 mm |
| B1 | Gewindelänge | 17.8 mm |
| B2 | Nutzlänge | 28.7 mm |
| B3 | Gesamtlänge | 69.1 mm |
| C11 | Aufnahmetyp, maschinenseitig | ZYL - Zylinderaufnahme |
| C12 | Aufnahmeform, maschinenseitig | 21 - 21 |
| C14 | Aufnahmeausführung, maschinenseitig | 0 - Metrisch |
| C15 | Aufnahmeart, maschinenseitig | 5 - Zapfen Richtung Maschine bzw. Bohrung Richtung Werkstück |
| C2 | Aufnahmegröße, maschinenseitig | 0080 |
| C3 | Aufnahmedurchmesser, maschinenseitig | 8 mm |
| D1 | Anzahl Schneiden | 3 |
| D2 | Drallrichtung | N - Neutral |
| D3 | Drallwinkel | 0 Grad |
| DIM | Indikator für Maßsystem | 0 |
| F1 | Schneidrichtung | R - rechts |
| G21 | Werkzeugart | 1 - Maschinengewindebohrer |
| H21 | Kühlschmierstoff-Eintritt | 0 - ohne Kühlschmierstoff-Eintritt |
| H22 | Kühlschmierstoff-Austritt | 0 - ohne Kühlschmierstoff-Austritt |
| H3 | Schneidstoffbezeichnung des Herstellers | HSS |
| J7 | Datenträger | 0 - ohne Datenchip |
| Has3D | Generierte 3D Grafik | 1 |
