1824000
Produktnummer:
OSG1824000
Produktinformationen "1824000"
STI Gewindebohrer |
||
|---|---|---|
| Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
| J20 | Technische Produktnummer | 1824000 |
| J21 | Identifizierende Bestellnummer | 1824000 |
| J3 | Firmenkennung | OSG - OSG |
| NSM | Normnummer Sachmerkmal | DIN4000-80 |

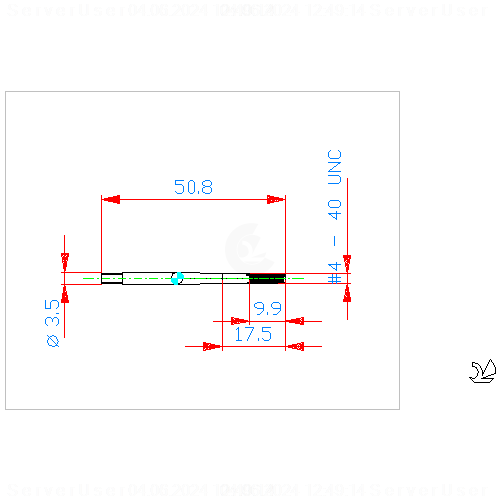

| BLD | Bildkennung | 2 |
| A1 | Gewindeart | UNC |
| A23 | Gewindenummer | 4 |
| A4 | Gangzahl je Inch | 40 1/in |
| A9 | Halsdurchmesser | 2.76 mm |
| B1 | Gewindelänge | 9.9 mm |
| B2 | Nutzlänge | 17.5 mm |
| B3 | Gesamtlänge | 50.8 mm |
| C11 | Aufnahmetyp, maschinenseitig | ZYL - Zylinderaufnahme |
| C12 | Aufnahmeform, maschinenseitig | 21 - 21 |
| C14 | Aufnahmeausführung, maschinenseitig | 0 - Metrisch |
| C15 | Aufnahmeart, maschinenseitig | 5 - Zapfen Richtung Maschine bzw. Bohrung Richtung Werkstück |
| C2 | Aufnahmegröße, maschinenseitig | 0035 |
| C3 | Aufnahmedurchmesser, maschinenseitig | 3.5 mm |
| D1 | Anzahl Schneiden | 2 |
| D2 | Drallrichtung | N - Neutral |
| D3 | Drallwinkel | 0 Grad |
| DIM | Indikator für Maßsystem | 0 |
| F1 | Schneidrichtung | R - rechts |
| G21 | Werkzeugart | 1 - Maschinengewindebohrer |
| H21 | Kühlschmierstoff-Eintritt | 0 - ohne Kühlschmierstoff-Eintritt |
| H22 | Kühlschmierstoff-Austritt | 0 - ohne Kühlschmierstoff-Austritt |
| H3 | Schneidstoffbezeichnung des Herstellers | HSS |
| J7 | Datenträger | 0 - ohne Datenchip |
| Has3D | Generierte 3D Grafik | 1 |
