17Y21714T8RP55 IN1530

Preis anfragen
Produktnummer: IL17Y21714T8RP55 IN1530
Produktinformationen "17Y21714T8RP55 IN1530"

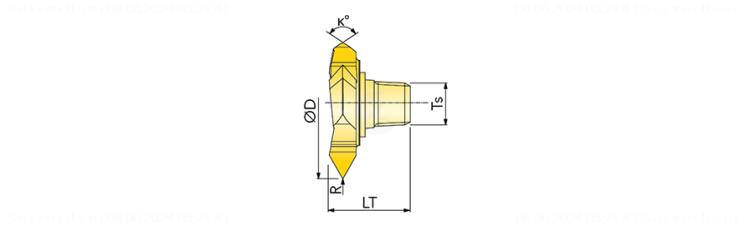

Gewindefräser 55° / 60°
Geometrische Daten
DIN
Beschreibung
Wert
J20
Technische Produktnummer
5873026
J21
Identifizierende Bestellnummer
17Y21714T8RP55 IN1530
NSM
Normnummer Sachmerkmal
DIN4000-82
J3
Firmenkennung
IL - Ingersoll
BLD
Bildkennung
10
A2
Schneidendurchmesser 2
21.7 mm
B5
Gesamtlänge
10.81 mm
C11
Aufnahmetyp, maschinenseitig
SAI - Schraubaufnahme ISCAR
C12
Aufnahmeform, maschinenseitig
01 - 01
C13
Aufnahmegewindenenngröße, maschinenseitig
T8
C14
Aufnahmeausführung, maschinenseitig
0 - Metrisch
C15
Aufnahmeart, maschinenseitig
5 - Zapfen Richtung Maschine bzw. Bohrung Richtung Werkstück
C2
Aufnahmegröße, maschinenseitig
0080
D11
ISO Fräsertyp
T - Gewindefräser
D31
Gewindeart
BSP
D36
Gewinde-Nenndurchmesser (als Bruchwert)
3/4 in
D7
Masse (Gewicht)
0.015 kg
DIM
Indikator für Maßsystem
0
F1
Schneidrichtung
R - rechts
F21
Anzahl wirksamer Schneiden, umfangseitig
4
H21
Kühlschmierstoff-Eintritt
0 - ohne Kühlschmierstoff-Eintritt
H22
Kühlschmierstoff-Austritt
0 - ohne Kühlschmierstoff-Austritt
H3
Schneidstoffbezeichnung des Herstellers
IN1530
H4
Werkzeugausführung
H - Voll-Hartmetall
H5
Beschichtung / Oberfläche
TiCN+TiN
J7
Datenträger
0 - ohne Datenchip
Has3D
Generierte 3D Grafik
1

Downloads
DIN4000 (XML)
DIN4000 - Container according to DIN26100
DIN4000 (CSV)
ISO13399 (GTC)
Excel DIN4000
Excel (ISO13399)
STEP
DXF
