17Y080IST2RS120 IN2205
Produktnummer:
IL17Y080IST2RS120 IN2205
Produktinformationen "17Y080IST2RS120 IN2205"

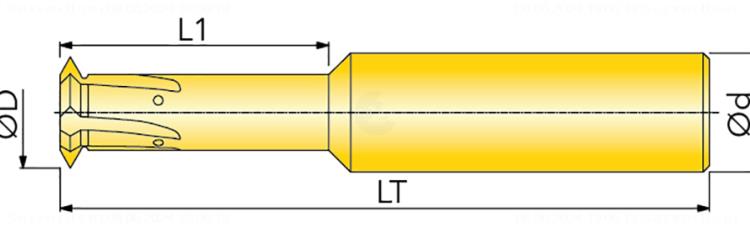

Gewindefräser 60° |
||
|---|---|---|
| Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
| J20 | Technische Produktnummer | 5668192 |
| J21 | Identifizierende Bestellnummer | 17Y080IST2RS120 IN2205 |
| NSM | Normnummer Sachmerkmal | DIN4000-82 |
| J3 | Firmenkennung | IL - Ingersoll |
| BLD | Bildkennung | 10 |
| A2 | Schneidendurchmesser 2 | 12 mm |
| B5 | Gesamtlänge | 84 mm |
| C11 | Aufnahmetyp, maschinenseitig | ZYL - Zylinderaufnahme |
| C12 | Aufnahmeform, maschinenseitig | 01 - 01 |
| C14 | Aufnahmeausführung, maschinenseitig | 1 - Metrisch mit Kühlschmierstoffdurchführung |
| C15 | Aufnahmeart, maschinenseitig | 5 - Zapfen Richtung Maschine bzw. Bohrung Richtung Werkstück |
| C2 | Aufnahmegröße, maschinenseitig | 0120 |
| C3 | Aufnahmedurchmesser, maschinenseitig | 12 mm |
| D11 | ISO Fräsertyp | T - Gewindefräser |
| D31 | Gewindeart | MF |
| D7 | Masse (Gewicht) | 0.01 kg |
| DIM | Indikator für Maßsystem | 0 |
| F1 | Schneidrichtung | R - rechts |
| F21 | Anzahl wirksamer Schneiden, umfangseitig | 5 |
| H21 | Kühlschmierstoff-Eintritt | 1 - mit Kühlschmierstoff-Eintritt axial konzentrisch |
| H22 | Kühlschmierstoff-Austritt | 2 - mit Kühlschmierstoff-Austritt radial |
| H3 | Schneidstoffbezeichnung des Herstellers | IN2205 |
| H4 | Werkzeugausführung | H - Voll-Hartmetall |
| H5 | Beschichtung / Oberfläche | Multi TiAlN |
| J7 | Datenträger | 0 - ohne Datenchip |
| Has3D | Generierte 3D Grafik | 1 |
