16ER1.5ISO2M CP500
Produktnummer:
SO16ER1.5ISO2M CP500
Produktinformationen "16ER1.5ISO2M CP500"
16ER1.5ISO2M CP500 |
||
|---|---|---|

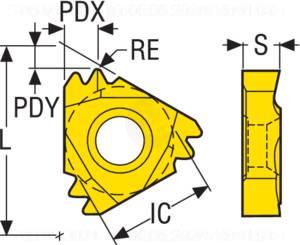

| Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
| J20 | Technische Produktnummer | 00049693 |
| J21 | Identifizierende Bestellnummer | 16ER1.5ISO2M CP500 |
| J3 | Firmenkennung | SO - Seco Tools |
| NSM | Normnummer Sachmerkmal | DIN4000-77 |
| BLD | Bildkennung | 9 |
| A1 | Profilform | 9 - Profilform 9 |
| A61 | Gewindesteigung min | 1.5 mm |
| A62 | Gewindesteigung max | 1.5 mm |
| A9 | Profilabstand X | 2.2 mm |
| A91 | Profilabstand Y | 1.5 mm |
| B5 | Profilwinkel | 60 Grad |
| C8 | Spitzenradius | 0.22 mm |
| D75 | Masse (Gewicht) | 0.004 kg |
| DIM | Indikator für Maßsystem | 0 |
| E7 | Schneidkörperführung | R - Rechts |
| F1 | Außen-/Innengewinde | A - A - Außengewinde |
| F3 | Zähnezahl | 2 |
| G3 | Eingeschriebener Kreis | 9.525 mm |
| G7 | Schneidkantenhöhe | 3.47 mm |
| H3 | Schneidstoffbezeichnung des Herstellers | CP500 |
