16ER1.0ISO3M CP500
Produktnummer:
SO00049673
Produktinformationen "16ER1.0ISO3M CP500"

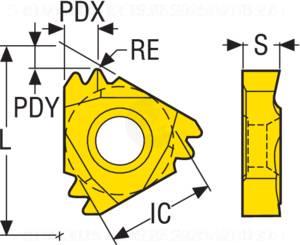

16ER1.0ISO3M CP500 |
||
|---|---|---|
| Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
| J21 | Identifizierende Bestellnummer | 00049673 |
| J22 | Produktbezeichnung | 16ER1.0ISO3M CP500 |
| J3 | Firmenkennung | SO - Seco Tools |
| NSM | Normnummer Sachmerkmal | DIN4000-77 |
| BLD | Bildkennung | 9 |
| A1 | Profilform | 9 - Profilform 9 |
| A61 | Gewindesteigung, min. oder Nennmaß | 1 mm |
| A62 | Gewindesteigung, max. | 1 mm |
| A9 | Profilabstand X | 2.4 mm |
| A91 | Profilabstand Y | 1.5 mm |
| B5 | Profilwinkel | 60 Grad |
| C8 | Spitzenradius | 0.14 mm |
| D75 | Gewicht (Masse) | 0.004 kg |
| E7 | Schneidplattenausführung | R - Rechts |
| F1 | Außen-/Innengewinde | A - Außengewinde |
| F3 | Zähnezahl | 3 |
| G3 | Eingeschriebener Kreis | 9.525 mm |
| G7 | Schneidkantenhöhe | 3.47 mm |
| H3 | Schneidstoff, Herstellerbezeichnung | CP500 |
| J8 | Bearbeitungsverfahren | - |
| Downloads |
|---|
| DIN4000 (XML) |
| DIN4000 - Container according to DIN26100 |
| DIN4000 (CSV) |
| ISO13399 (GTC) |
| Excel DIN4000 |
| Excel (ISO13399) |
