16 IR 6 RND TT7010
Produktnummer:
IL16 IR 6 RND TT7010
Produktinformationen "16 IR 6 RND TT7010"
Schneidplatte, Zur Herstellung von Rund Innen- & Außengewinde Nach DIN 405 |
||
---|---|---|

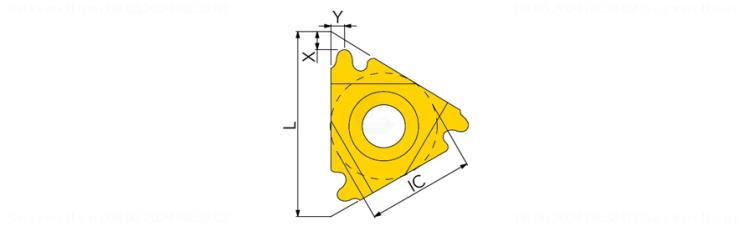

Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
J20 | Technische Produktnummer | 5901376 |
J21 | Identifizierende Bestellnummer | 16 IR 6 RND TT7010 |
J3 | Firmenkennung | IL - Ingersoll |
NSM | Normnummer Sachmerkmal | DIN4000-77 |
BLD | Bildkennung | 9 |
A1 | Profilform | 9 - Profilform 9 |
A5 | Gewindeart | Rd |
A71 | Gangzahl je Inch, min | 6 |
A9 | Profilabstand X | 1.4 mm |
A91 | Profilabstand Y | 1.5 mm |
DIM | Indikator für Maßsystem | 0 |
E2 | Flankenfreiwinkel rechts | 0 Grad |
E3 | Flankenfreiwinkel links | 0 Grad |
F3 | Zähnezahl | 1 |
F4 | Schneidenprofiltyp | V - Vollprofil |
G1 | Schneidkörperlänge | 16 mm |
G3 | Eingeschriebener Kreis | 9.53 mm |
H11 | Normbezeichnung des Schneidstoffes, Hauptanwendung | P05-P25 |
H12 | Normbezeichnung Schneidstoff 2. Priorität der Anwendung | K05-K25 |
H3 | Schneidstoffbezeichnung des Herstellers | TT7010 |
H5 | Beschichtung / Oberfläche | TiCN+TiN |
J1 | Normnummer | 16 IR 6 RN |
