16 ER 1,5 TR TT9030
Produktnummer:
IL16 ER 1,5 TR TT9030
Produktinformationen "16 ER 1,5 TR TT9030"
Schneidplatte, Zur Herstellung von Trapez Innen- & Außengewinde Nach DIN 103 |
||
---|---|---|

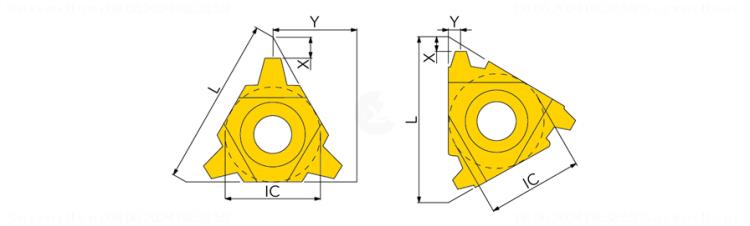

Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
J20 | Technische Produktnummer | 5995631 |
J21 | Identifizierende Bestellnummer | 16 ER 1,5 TR TT9030 |
J3 | Firmenkennung | IL - Ingersoll |
NSM | Normnummer Sachmerkmal | DIN4000-77 |
BLD | Bildkennung | 11 |
A1 | Profilform | 11 - Profilform 11 |
A5 | Gewindeart | Tr |
A61 | Gewindesteigung min | 1.5 mm |
A9 | Profilabstand X | 1 mm |
A91 | Profilabstand Y | 1.1 mm |
DIM | Indikator für Maßsystem | 0 |
E2 | Flankenfreiwinkel rechts | 0 Grad |
E3 | Flankenfreiwinkel links | 0 Grad |
E9 | Spanbrecher, Herstellerbezeichnung | TR |
F3 | Zähnezahl | 1 |
F4 | Schneidenprofiltyp | V - Vollprofil |
G1 | Schneidkörperlänge | 16 mm |
G3 | Eingeschriebener Kreis | 9.53 mm |
H11 | Normbezeichnung des Schneidstoffes, Hauptanwendung | P20-P40 |
H12 | Normbezeichnung Schneidstoff 2. Priorität der Anwendung | M20-M40 |
H13 | Normbezeichnung Schneidstoff 3. Priorität der Anwendung | S20-S40 |
H3 | Schneidstoffbezeichnung des Herstellers | TT9030 |
H5 | Beschichtung / Oberfläche | TiAlN |
J1 | Normnummer | 16 ER 1,5 |
