15T1E040017Z4R00
Produktnummer:
IL15T1E040017Z4R00
Produktinformationen "15T1E040017Z4R00"

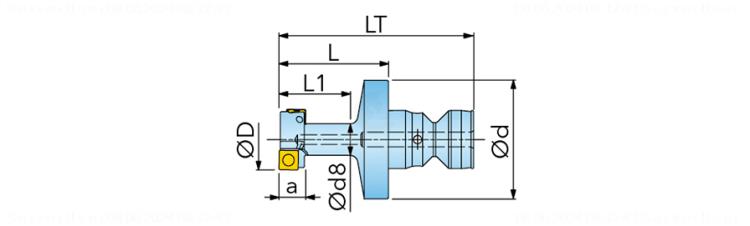

T-Nutenfräser 15T1E...Z |
||
|---|---|---|
| Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
| J20 | Technische Produktnummer | 3080211 |
| J21 | Identifizierende Bestellnummer | 15T1E040017Z4R00 |
| J3 | Firmenkennung | IL - Ingersoll |
| NSM | Normnummer Sachmerkmal | DIN4000-87 |
| BLD | Bildkennung | 3 |
| A1 | Schneidendurchmesser 1 (Nenndurchmesser) | 40 mm |
| A1A | Eckenwinkel Pos. A | 90 Grad |
| A1B | Eckenwinkel Pos. B | 90 Grad |
| A2A | Normalfreiwinkel Hauptschneide Pos. A | 13 Grad |
| A2B | Normalfreiwinkel Hauptschneide Pos. B | 13 Grad |
| B1A | Schneidkantenlänge Pos. A | 7 mm |
| B1B | Schneidkantenlänge Pos. B | 7 mm |
| B2A | Schneidplattenbreite Pos. A | 8 mm |
| B2B | Schneidplattenbreite Pos. B | 8 mm |
| B3 | Kraglänge | 65 mm |
| B3A | Eingeschriebener Kreis Pos. A | 8 mm |
| B3B | Eingeschriebener Kreis Pos. B | 8 mm |
| B5 | Gesamtlänge | 100 mm |
| BLDA | Bildkennung Pos. A | 2 |
| BLDB | Bildkennung Pos. B | 2 |
| C11 | Aufnahmetyp, maschinenseitig | ITC - Ingersoll Tool connection |
| C12 | Aufnahmeform, maschinenseitig | 02 - 02 |
| C14 | Aufnahmeausführung, maschinenseitig | 1 - Metrisch mit Kühlschmierstoffdurchführung |
| C15 | Aufnahmeart, maschinenseitig | 5 - Zapfen Richtung Maschine bzw. Bohrung Richtung Werkstück |
| C1A | Schneidkantenhöhe Pos. A | 3.5 mm |
| C1B | Schneidkantenhöhe Pos. B | 3.5 mm |
| C2 | Aufnahmegröße, maschinenseitig | 0400 |
| C3 | Aufnahmedurchmesser, maschinenseitig | 49 mm |
| D11 | ISO Fräsertyp | F - T-Nutenfräser |
| D1A | Eckenradius Pos. A | 0.5 mm |
| D1B | Eckenradius Pos. B | 0.5 mm |
| D7 | Masse (Gewicht) | 0.41 kg |
| DIM | Indikator für Maßsystem | 0 |
| F1 | Schneidrichtung | R - rechts |
| F21 | Anzahl wirksamer Schneiden, umfangseitig | 2 |
| G13 | Anzahl Schneidplatten Position A | 2 |
| G15 | Anzahl Schneidplatten Position B | 4 |
| H21 | Kühlschmierstoff-Eintritt | 1 - mit Kühlschmierstoff-Eintritt axial konzentrisch |
| H22 | Kühlschmierstoff-Austritt | 3 - mit Kühlschmierstoff-Austritt axial schräg |
| ISISO_A | Indikator für ISO-Schneidplatte Pos.A | 0 |
| ISISO_B | Indikator für ISO-Schneidplatte Pos.B | 0 |
| J42 | Bezeichnung Schneidplatte, Pos. A | SDMT080305N |
| J52 | Bezeichnung Schneidplatte, Pos. B | SDMT080305N |
| J7 | Datenträger | 0 - ohne Datenchip |
| Has3D | Generierte 3D Grafik | 0 |
