15M1E006032W3R00
Produktnummer:
IL15M1E006032W3R00
Produktinformationen "15M1E006032W3R00"

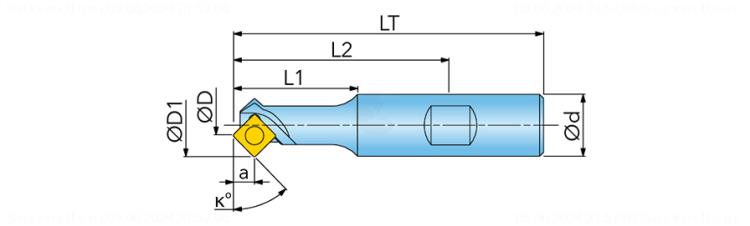

Fasfräser 15_1E...W |
||
|---|---|---|
| Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
| J20 | Technische Produktnummer | 3080065 |
| J21 | Identifizierende Bestellnummer | 15M1E006032W3R00 |
| J3 | Firmenkennung | IL - Ingersoll |
| NSM | Normnummer Sachmerkmal | DIN4000-87 |
| BLD | Bildkennung | 0 |
| A1 | Schneidendurchmesser 1 (Nenndurchmesser) | 6 mm |
| A1A | Eckenwinkel Pos. A | 90 Grad |
| A1B | Eckenwinkel Pos. B | 90 Grad |
| A2A | Normalfreiwinkel Hauptschneide Pos. A | 15 Grad |
| A2B | Normalfreiwinkel Hauptschneide Pos. B | 15 Grad |
| B2 | Schneidenlänge, max. | 6.2 mm |
| B3 | Kraglänge | 32 mm |
| B5 | Gesamtlänge | 80 mm |
| BLDA | Bildkennung Pos. A | 2 |
| BLDB | Bildkennung Pos. B | 2 |
| C11 | Aufnahmetyp, maschinenseitig | ZYL - Zylinderaufnahme |
| C12 | Aufnahmeform, maschinenseitig | 10 - 10 |
| C14 | Aufnahmeausführung, maschinenseitig | 0 - Metrisch |
| C15 | Aufnahmeart, maschinenseitig | 5 - Zapfen Richtung Maschine bzw. Bohrung Richtung Werkstück |
| C2 | Aufnahmegröße, maschinenseitig | 0160 |
| C3 | Aufnahmedurchmesser, maschinenseitig | 16 mm |
| D7 | Masse (Gewicht) | 0.09 kg |
| DIM | Indikator für Maßsystem | 0 |
| F1 | Schneidrichtung | R - rechts |
| H21 | Kühlschmierstoff-Eintritt | 0 - ohne Kühlschmierstoff-Eintritt |
| H22 | Kühlschmierstoff-Austritt | 0 - ohne Kühlschmierstoff-Austritt |
| ISISO_A | Indikator für ISO-Schneidplatte Pos.A | 0 |
| ISISO_B | Indikator für ISO-Schneidplatte Pos.B | 0 |
| J42 | Bezeichnung Schneidplatte, Pos. A | 346 |
| J7 | Datenträger | 0 - ohne Datenchip |
| Has3D | Generierte 3D Grafik | 0 |
