150.10A-25-4RJET
Produktnummer:
SO150.10A-25-4RJET
Produktinformationen "150.10A-25-4RJET"
150.10A-25-4RJET |
||
|---|---|---|

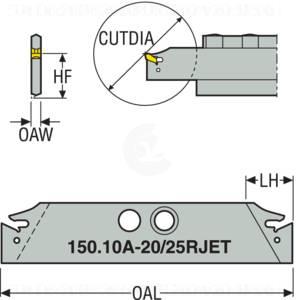

| Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
| J20 | Technische Produktnummer | 02884778 |
| J21 | Identifizierende Bestellnummer | 150.10A-25-4RJET |
| J3 | Firmenkennung | SO - Seco Tools |
| NSM | Normnummer Sachmerkmal | DIN4000-175 |
| BLD | Bildkennung | 4 |
| A18 | Stechbreite, Nennmaß | 4 mm |
| A4 | Funktionshöhe | 25 mm |
| A5 | Abstechdurchmesser, max | 113.5 mm |
| A8 | Einstechtiefe, max. | 56.75 mm |
| B5 | Gesamtlänge | 150 mm |
| C2 | Aufnahmegröße, maschinenseitig | 150_ |
| D7 | Masse (Gewicht) | 0.2 kg |
| DIM | Indikator für Maßsystem | 0 |
| E1 | Einstellwinkel | 90 Grad |
| F1 | Schneidrichtung | R - rechts |
| F5 | Befestigungsart Schneidplatte | C - von oben geklemmt ohne Bohrung |
| ISISO_A | Indikator für ISO-Schneidplatte Pos.A | 0 |
| J42 | Bezeichnung Schneidplatte | 150.10-4 |
| J7 | Datenträger | 0 - ohne Datenchip |
