150.10A-15-1.4
Produktnummer:
SO02578572
Produktinformationen "150.10A-15-1.4"
150.10A-15-1.4 |
||
|---|---|---|

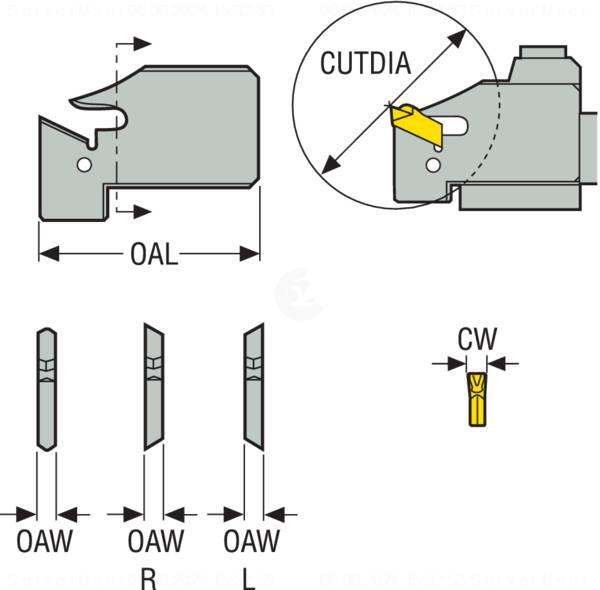

| Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
| J21 | Identifizierende Bestellnummer | 02578572 |
| J22 | Produktbezeichnung | 150.10A-15-1.4 |
| J3 | Firmenkennung | SO - Seco Tools |
| NSM | Normnummer Sachmerkmal | DIN4000-175 |
| BLD | Bildkennung | 0 |
| A18 | Stechbreite, Nennmaß | 1.4 mm |
| A4 | Funktionshöhe | 15.5 mm |
| A5 | Abstechdurchmesser, max. | 38 mm |
| A8 | Schnitttiefe, max. | 19 mm |
| B5 | Gesamtlänge | 33 mm |
| B91 | Gesamtbreite | 1.2 mm |
| C12 | Aufnahmeform, maschinenseitig | 10 - 10 |
| C14 | Aufnahmeausführung, maschinenseitig | 0 - Metrisch |
| C15 | Aufnahmeart, maschinenseitig | 5 - Zapfen Richtung Maschine bzw. Bohrung Richtung Werkstück |
| C4 | Schafthöhe | mm |
| D7 | Gewicht (Masse) | 0.006 kg |
| DIM | Indikator für Maßsystem | 0 - Metrisch |
| E1 | Einstellwinkel | 90 Grad |
| F1 | Schneidrichtung | N - neutral |
| J7 | Datenträger | 0 - ohne Datenchip |
| J8 | Bearbeitungsverfahren | |
| C11 | Typ | |
| C2 | Größe | |
| C12 | Form | 10 |
| C14 | Ausführung | 0 - Metrisch |
| C15 | Art | 5 - Zapfen Richtung Maschine bzw. Bohrung Richtung Werkstück |
| C3 | Durchmesser | mm |
| C4 | Schafthöhe | mm |
| C8 | Schaftbreite | mm |
