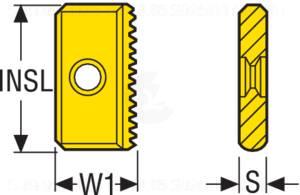

13NMS1.0ISO CP500
Produktnummer:
SO02445698
Produktinformationen "13NMS1.0ISO CP500"
13NMS1.0ISO CP500 |
||
|---|---|---|
| Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
| J21 | Identifizierende Bestellnummer | 02445698 |
| J22 | Produktbezeichnung | 13NMS1.0ISO CP500 |
| J3 | Firmenkennung | SO - Seco Tools |
| NSM | Normnummer Sachmerkmal | DIN4000-77 |
| BLD | Bildkennung | 11 |
| A1 | Profilform | 11 - Profilform 11 |
| A61 | Gewindesteigung, min. oder Nennmaß | 1 mm |
| A62 | Gewindesteigung, max. | 1 mm |
| B5 | Profilwinkel | 60 Grad |
| D75 | Gewicht (Masse) | 0.003 kg |
| E7 | Schneidplattenausführung | N - Neutral |
| F1 | Außen-/Innengewinde | I - Innengewinde |
| F3 | Zähnezahl | 13 |
| G1 | Schneidplattenlänge | 13 mm |
| G7 | Schneidkantenhöhe | 2.5 mm |
| H3 | Schneidstoff, Herstellerbezeichnung | CP500 |
| J8 | Bearbeitungsverfahren | - |
