12J1A010016T6R00
Produktnummer:
IL12J1A010016T6R00
Produktinformationen "12J1A010016T6R00"

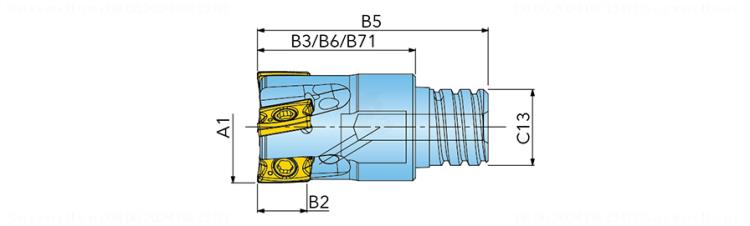

Schaftfräser 12J1A... |
||
---|---|---|
Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
J20 | Technische Produktnummer | 3065570 |
J21 | Identifizierende Bestellnummer | 12J1A010016T6R00 |
J3 | Firmenkennung | IL - Ingersoll |
NSM | Normnummer Sachmerkmal | DIN4000-87 |
BLD | Bildkennung | 1 |
A1 | Schneidendurchmesser 1 (Nenndurchmesser) | 10 mm |
A1A | Eckenwinkel Pos. A | 79 Grad |
A2A | Normalfreiwinkel Hauptschneide Pos. A | 0 Grad |
B2A | Schneidplattenbreite Pos. A | 5.08 mm |
B3 | Kraglänge | 16 mm |
B3A | Eingeschriebener Kreis Pos. A | 4.2 mm |
B5 | Gesamtlänge | 22.8 mm |
BLDA | Bildkennung Pos. A | 0 |
C11 | Aufnahmetyp, maschinenseitig | SAI - Schraubaufnahme ISCAR |
C12 | Aufnahmeform, maschinenseitig | 01 - 01 |
C14 | Aufnahmeausführung, maschinenseitig | 1 - Metrisch mit Kühlschmierstoffdurchführung |
C15 | Aufnahmeart, maschinenseitig | 5 - Zapfen Richtung Maschine bzw. Bohrung Richtung Werkstück |
C1A | Schneidkantenhöhe Pos. A | 2.55 mm |
C2 | Aufnahmegröße, maschinenseitig | 0060 |
D1A | Eckenradius Pos. A | 0.2 mm |
D7 | Masse (Gewicht) | 0.01 kg |
DIM | Indikator für Maßsystem | 0 |
E4 | Eintauchwinkel, max. | 1.5 Grad |
F1 | Schneidrichtung | R - rechts |
F21 | Anzahl wirksamer Schneiden, umfangseitig | 3 |
F22 | Anzahl wirksamer Schneiden, stirnseitig | 3 |
G13 | Anzahl Schneidplatten Position A | 3 |
H21 | Kühlschmierstoff-Eintritt | 1 - mit Kühlschmierstoff-Eintritt axial konzentrisch |
H22 | Kühlschmierstoff-Austritt | 3 - mit Kühlschmierstoff-Austritt axial schräg |
ISISO_A | Indikator für ISO-Schneidplatte Pos.A | 0 |
J42 | Bezeichnung Schneidplatte, Pos. A | UNKT0502TR |
J7 | Datenträger | 0 - ohne Datenchip |
Has3D | Generierte 3D Grafik | 1 |
