12A5U016060T3R00
Produktnummer:
IL12A5U016060T3R00
Produktinformationen "12A5U016060T3R00"
Kopierfräser 12A... HM-Schaft |
||
|---|---|---|
| Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
| J20 | Technische Produktnummer | 3031152 |
| J21 | Identifizierende Bestellnummer | 12A5U016060T3R00 |
| J3 | Firmenkennung | IL - Ingersoll |
| NSM | Normnummer Sachmerkmal | DIN4000-87 |

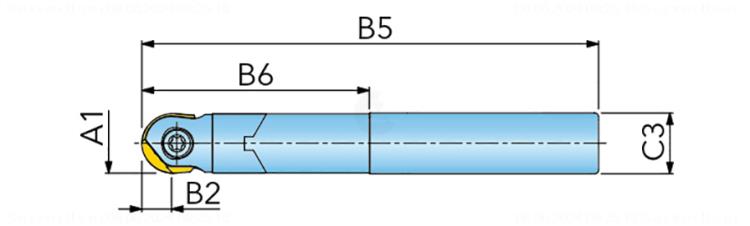

| BLD | Bildkennung | 11 |
| A1 | Schneidendurchmesser 1 (Nenndurchmesser) | 16 mm |
| A2A | Normalfreiwinkel Hauptschneide Pos. A | 7 Grad |
| B1A | Schneidkantenlänge Pos. A | 8 mm |
| B2A | Schneidplattenbreite Pos. A | 16 mm |
| B3A | Eingeschriebener Kreis Pos. A | 16 mm |
| B4 | Nutzlänge | 60 mm |
| B5 | Gesamtlänge | 120 mm |
| BLDA | Bildkennung Pos. A | 0 |
| C11 | Aufnahmetyp, maschinenseitig | ZYL - Zylinderaufnahme |
| C12 | Aufnahmeform, maschinenseitig | 01 - 01 |
| C14 | Aufnahmeausführung, maschinenseitig | 0 - Metrisch |
| C15 | Aufnahmeart, maschinenseitig | 5 - Zapfen Richtung Maschine bzw. Bohrung Richtung Werkstück |
| C1A | Schneidkantenhöhe Pos. A | 4.76 mm |
| C2 | Aufnahmegröße, maschinenseitig | 0160 |
| C3 | Aufnahmedurchmesser, maschinenseitig | 16 mm |
| D11 | ISO Fräsertyp | L - Walzenstirn-,Schaftfräser |
| D1A | Eckenradius Pos. A | 8 mm |
| D7 | Masse (Gewicht) | 0.29 kg |
| DIM | Indikator für Maßsystem | 0 |
| F1 | Schneidrichtung | R - rechts |
| F22 | Anzahl wirksamer Schneiden, stirnseitig | 2 |
| G13 | Anzahl Schneidplatten Position A | 1 |
| H21 | Kühlschmierstoff-Eintritt | 0 - ohne Kühlschmierstoff-Eintritt |
| H22 | Kühlschmierstoff-Austritt | 0 - ohne Kühlschmierstoff-Austritt |
| ISISO_A | Indikator für ISO-Schneidplatte Pos.A | 0 |
| J7 | Datenträger | 0 - ohne Datenchip |
| Has3D | Generierte 3D Grafik | 0 |
| Downloads |
|---|
| DIN4000 (XML) |
| DIN4000 - Container according to DIN26100 |
| DIN4000 (CSV) |
| ISO13399 (GTC) |
| Excel DIN4000 |
| Excel (ISO13399) |
| STEP |
| DXF |
