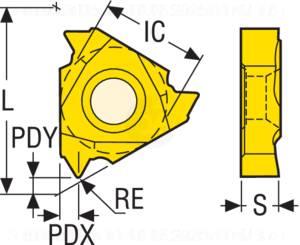

11NR18NPT CP500
Produktnummer:
SO00077859
Produktinformationen "11NR18NPT CP500"
11NR18NPT CP500 |
||
|---|---|---|
| Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
| J21 | Identifizierende Bestellnummer | 00077859 |
| J22 | Produktbezeichnung | 11NR18NPT CP500 |
| J3 | Firmenkennung | SO - Seco Tools |
| NSM | Normnummer Sachmerkmal | DIN4000-77 |
| BLD | Bildkennung | 11 |
| A1 | Profilform | 11 - Profilform 11 |
| A5 | Gewindeart | NPT |
| A71 | Gangzahl je Inch, min. oder Nennmaß | 18 |
| A72 | Gangzahl je Inch, max. | 18 |
| A9 | Profilabstand X | 0.8 mm |
| A91 | Profilabstand Y | 0.7 mm |
| B5 | Profilwinkel | 60 Grad |
| D75 | Gewicht (Masse) | 0.002 kg |
| E7 | Schneidplattenausführung | R - Rechts |
| F1 | Außen-/Innengewinde | I - Innengewinde |
| F3 | Zähnezahl | 1 |
| G3 | Eingeschriebener Kreis | 6.35 mm |
| G7 | Schneidkantenhöhe | 3 mm |
| H3 | Schneidstoff, Herstellerbezeichnung | CP500 |
| J8 | Bearbeitungsverfahren | - |
