08 IR 1,00 ISO TT9030

Preis anfragen
Produktnummer: IL08 IR 1,00 ISO TT9030
Produktinformationen "08 IR 1,00 ISO TT9030"
Schneidplatte, Zur Herstellung von ISO Vollprofil Innengewinde

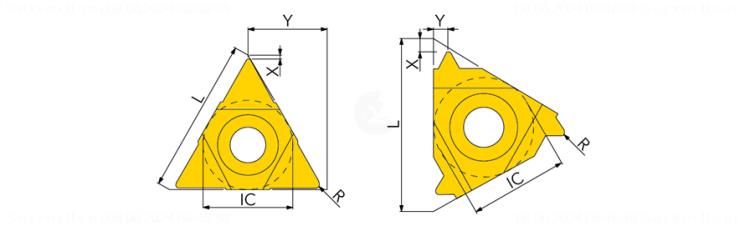

Geometrische Daten
DIN
Beschreibung
Wert
J20
Technische Produktnummer
5990061
J21
Identifizierende Bestellnummer
08 IR 1,00 ISO TT9030
J3
Firmenkennung
IL - Ingersoll
NSM
Normnummer Sachmerkmal
DIN4000-77
BLD
Bildkennung
8
A1
Profilform
8 - Profilform 8
A5
Gewindeart
M
A61
Gewindesteigung min
1 mm
A9
Profilabstand X
0.6 mm
A91
Profilabstand Y
0.6 mm
DIM
Indikator für Maßsystem
0
E2
Flankenfreiwinkel rechts
0 Grad
E3
Flankenfreiwinkel links
0 Grad
F3
Zähnezahl
1
F4
Schneidenprofiltyp
V - Vollprofil
G1
Schneidkörperlänge
8 mm
G3
Eingeschriebener Kreis
4.76 mm
H11
Normbezeichnung des Schneidstoffes, Hauptanwendung
P20-P40
H12
Normbezeichnung Schneidstoff 2. Priorität der Anwendung
M20-M40
H13
Normbezeichnung Schneidstoff 3. Priorität der Anwendung
S20-S40
H3
Schneidstoffbezeichnung des Herstellers
TT9030
H5
Beschichtung / Oberfläche
TiAlN
J1
Normnummer
08 IR 1,00
Has3D
Generierte 3D Grafik
0
