08 IR 1,00 ISO TT8010
Produktnummer:
IL08 IR 1,00 ISO TT8010
Produktinformationen "08 IR 1,00 ISO TT8010"
Schneidplatte, Zur Herstellung von ISO Vollprofil Innengewinde |
||
---|---|---|
Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
J20 | Technische Produktnummer | 5991264 |
J21 | Identifizierende Bestellnummer | 08 IR 1,00 ISO TT8010 |
J3 | Firmenkennung | IL - Ingersoll |
NSM | Normnummer Sachmerkmal | DIN4000-77 |

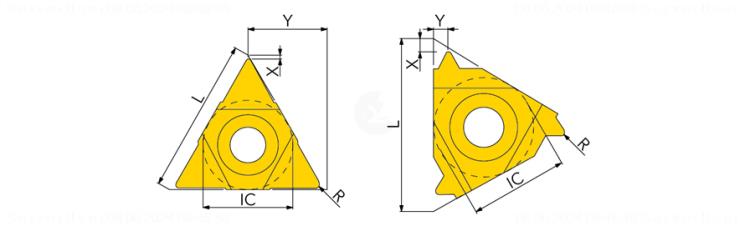

BLD | Bildkennung | 8 |
A1 | Profilform | 8 - Profilform 8 |
A5 | Gewindeart | M |
A61 | Gewindesteigung min | 1 mm |
A9 | Profilabstand X | 0.6 mm |
A91 | Profilabstand Y | 0.6 mm |
DIM | Indikator für Maßsystem | 0 |
E2 | Flankenfreiwinkel rechts | 0 Grad |
E3 | Flankenfreiwinkel links | 0 Grad |
F3 | Zähnezahl | 1 |
F4 | Schneidenprofiltyp | V - Vollprofil |
G1 | Schneidkörperlänge | 8 mm |
G3 | Eingeschriebener Kreis | 4.76 mm |
H11 | Normbezeichnung des Schneidstoffes, Hauptanwendung | P30-P50 |
H12 | Normbezeichnung Schneidstoff 2. Priorität der Anwendung | M30-M50 |
H13 | Normbezeichnung Schneidstoff 3. Priorität der Anwendung | S30-S50 |
H3 | Schneidstoffbezeichnung des Herstellers | TT8010 |
H5 | Beschichtung / Oberfläche | TiCN |
J1 | Normnummer | 08 IR 1,00 |
Has3D | Generierte 3D Grafik | 0 |
