08 IR 0,75 ISO TT8010
Produktnummer:
IL08 IR 0,75 ISO TT8010
Produktinformationen "08 IR 0,75 ISO TT8010"
Schneidplatte, Zur Herstellung von ISO Vollprofil Innengewinde |
||
|---|---|---|

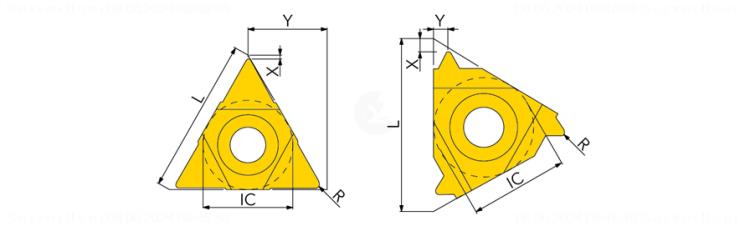

| Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
| J20 | Technische Produktnummer | 5993105 |
| J21 | Identifizierende Bestellnummer | 08 IR 0,75 ISO TT8010 |
| J3 | Firmenkennung | IL - Ingersoll |
| NSM | Normnummer Sachmerkmal | DIN4000-77 |
| BLD | Bildkennung | 8 |
| A1 | Profilform | 8 - Profilform 8 |
| A5 | Gewindeart | M |
| A61 | Gewindesteigung min | 0.75 mm |
| A9 | Profilabstand X | 0.6 mm |
| A91 | Profilabstand Y | 0.5 mm |
| DIM | Indikator für Maßsystem | 0 |
| E2 | Flankenfreiwinkel rechts | 0 Grad |
| E3 | Flankenfreiwinkel links | 0 Grad |
| F3 | Zähnezahl | 1 |
| F4 | Schneidenprofiltyp | V - Vollprofil |
| G1 | Schneidkörperlänge | 8 mm |
| G3 | Eingeschriebener Kreis | 4.76 mm |
| H11 | Normbezeichnung des Schneidstoffes, Hauptanwendung | P30-P50 |
| H12 | Normbezeichnung Schneidstoff 2. Priorität der Anwendung | M30-M50 |
| H13 | Normbezeichnung Schneidstoff 3. Priorität der Anwendung | S30-S50 |
| H3 | Schneidstoffbezeichnung des Herstellers | TT8010 |
| H5 | Beschichtung / Oberfläche | TiCN |
| J1 | Normnummer | 08 IR 0,75 |
| Has3D | Generierte 3D Grafik | 0 |
