06 IR A 60 TT8010
Produktnummer:
IL06 IR A 60 TT8010
Produktinformationen "06 IR A 60 TT8010"
Schneidplatte, Zur Herstellung von 60° Teilprofilgewinde |
||
|---|---|---|

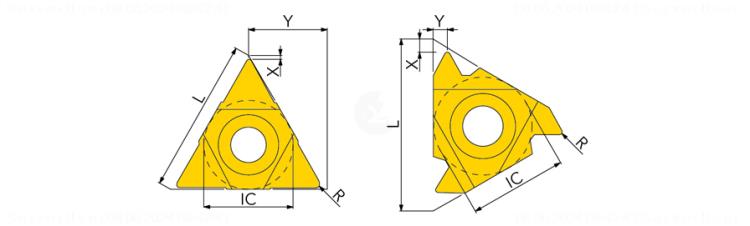

| Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
| J20 | Technische Produktnummer | 5901348 |
| J21 | Identifizierende Bestellnummer | 06 IR A 60 TT8010 |
| J3 | Firmenkennung | IL - Ingersoll |
| NSM | Normnummer Sachmerkmal | DIN4000-77 |
| BLD | Bildkennung | 8 |
| A1 | Profilform | 8 - Profilform 8 |
| A61 | Gewindesteigung min | 0.5 mm |
| A62 | Gewindesteigung max | 1.25 mm |
| A71 | Gangzahl je Inch, min | 20 |
| A72 | Gangzahl je Inch, max. | 48 |
| A9 | Profilabstand X | 0.5 mm |
| A91 | Profilabstand Y | 0.6 mm |
| DIM | Indikator für Maßsystem | 0 |
| E2 | Flankenfreiwinkel rechts | 0 Grad |
| E3 | Flankenfreiwinkel links | 0 Grad |
| F3 | Zähnezahl | 1 |
| F4 | Schneidenprofiltyp | V - Vollprofil |
| G1 | Schneidkörperlänge | 6 mm |
| G3 | Eingeschriebener Kreis | 3.97 mm |
| H11 | Normbezeichnung des Schneidstoffes, Hauptanwendung | P30-P50 |
| H12 | Normbezeichnung Schneidstoff 2. Priorität der Anwendung | M30-M50 |
| H13 | Normbezeichnung Schneidstoff 3. Priorität der Anwendung | S30-S50 |
| H3 | Schneidstoffbezeichnung des Herstellers | TT8010 |
| H5 | Beschichtung / Oberfläche | TiCN |
| J1 | Normnummer | 06 IR A 60 |
| Has3D | Generierte 3D Grafik | 0 |
