05F58322014
Produktnummer:
SO00067244
Produktinformationen "05F58322014"
05F58322014 |
||
|---|---|---|

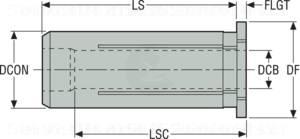

| Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
| J21 | Identifizierende Bestellnummer | 00067244 |
| J22 | Produktbezeichnung | 05F58322014 |
| J3 | Firmenkennung | SO - Seco Tools |
| NSM | Normnummer Sachmerkmal | DIN4000-93 |
| BLD | Bildkennung | 8 |
| A3 | Spanndurchmesser nominal,werkstückseitig | 14 mm |
| A4 | Körperdurchmesser | 25 mm |
| B1 | Spannzangen, Spannhülsenlänge | 50 mm |
| B5 | Gesamtlänge | 54 mm |
| C8 | Spannlänge | 45 mm |
| C81 | Einspannlänge, max. bzw. Nenneinspannlänge | 45 mm |
| D7 | Gewicht (Masse) | 0.064 kg |
| C11 | Typ | ZYL - Zylinderaufnahme |
| C51 | Typ | ZYL - Zylinderaufnahme |
| C2 | Größe | 0200, 0140 |
| C6 | Größe | 0200, 0140 |
| C12 | Form | 01 |
| C52 | Form | 01 |
| C14 | Ausführung | 0 - Metrisch |
| C54 | Ausführung | 0 - Metrisch |
| C15 | Art | 5 - Zapfen Richtung Maschine bzw. Bohrung Richtung Werkstück |
| C55 | Art | 5 - Zapfen Richtung Maschine bzw. Bohrung Richtung Werkstück |
| C3 | Durchmesser | 20 mm |
| Downloads |
|---|
| DIN4000 (XML) |
| DIN4000 - Container according to DIN26100 |
| DIN4000 (CSV) |
| ISO13399 (GTC) |
| Excel DIN4000 |
| Excel (ISO13399) |
| STEP |
| DXF |
